De Draadloze communicaties van het de Golfsysteem 5G van de Luowavemillimeter

5G de mededelingen van de millimetergolf

De millimetergolfband is bij het front van commerciële draadloze communicatiesystemen van de consument met hoge capaciteit en is een nieuwe era van draadloze communicatie. wegens de hoge kosten van millimeterwave-apparaten, werden zij eerder hoofdzakelijk gebruikt in de militairen. Nochtans, met de snelle ontwikkeling van hoge snelheids breedbanddraadloze communicatie, het automobiel bijgestane drijven, veiligheidsinspectie, medische testende en andere toepassingsgebieden, is de millimetergolf ook wijd bestudeerd en de laatste jaren toegepast op het burgerlijke gebied.

Momenteel, is de gouden communicatie frequentieband onder 6 GHz moeilijk geweest om een breed ononderbroken spectrum te verkrijgen, dat ernstig de ontwikkeling van de communicatie industrie beperkt. In tegenstelling, heeft de millimetergolfband nog een groot aantal potentieel underutilized spectrummiddelen. Een verscheidenheid van millimeterwave-apparaten, spaanders, en toepassingen zijn in volledige schommeling. Met betrekking tot de microgolfband, hebben de millimetergolven hun eigen kenmerken. Eerst en vooral, heeft de millimetergolf een kortere werkende golflengte, die de grootte van apparaten en systemen kan effectief verminderen; Ten tweede, hebben de millimetergolven overvloedige spectrummiddelen en kunnen aan de behoeften van toekomstige ultra-hoog-snelheidsmededelingen voldoen.

Deze oplossing is gebaseerd op USRP-apparaten om de radioverbindingen van de millimetergolf uit te voeren. De regeling omvat twee usrp-LW N321 en twee MWM39s evenals een standaardantenne van de aanwinstenhoorn met een maximumsignaalbandbreedte van 200MHz

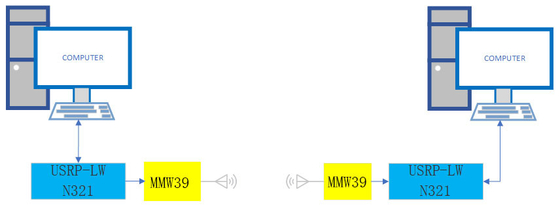

De systeemstructuur is als volgt:

De regeling gebruikt software en hardware van software-bepaalde radio's voor baseband signaalverwerking. In de computer, baseband kan de signaalverwerking worden uitgevoerd gebruikend open brongnu Radio, of commerciële LabView, Matlab en andere software.

Op het zendereind, zal de software in de computer de gegevens door de broncodage, kanaalcodage, modulatie overbrengen om de gemoduleerde baseband golfvormgegevens te produceren, en dan door de SFP-haven aan usrp-LW N321, zal usrp-LW N321 de digitale baseband golfvorm in een analoog baseband golfvormsignaal veranderen en zal het definitief door de coaxiale lijn MWM39 overbrengen; De MWM39-module zet het analoge signaal in 39G om en brengt het door de antenne over.

Op het ontvangende eind, ontvangt MWM39 een 39G-mm-golfsignaal via een antenne en downconverts wordt het signaal aan een sub6ghz-signaal, dat over een coaxiale lijn aan usrp-LW N321 wordt overgebracht, usrp-LW N321 de input analoge baseband golfvorm verzameld in een digitale die baseband golfvorm, aan de computer door de SFP-haven wordt overgebracht, en de computer synchroniseert, demoduleert, decodeert en andere verwerking van de ontvangen gegevensbaseband golfvorm.
