Productdetails:
|
| Frequentie: | 27-29GHz | Duplexwijze: | TDD |
|---|---|---|---|
| Seriegrootte: | 1*16, facultatieve 1*64 | Polarisatiewijze: | Verticaal |
| Sidelobe afschaffing: | ≥ 13dB@normal | Lancering EIRP: | ≥41dBm |
| Hoog licht: | het Systeem van de de Millimetergolf van 27GHz 29GHz,de golfsystemen DC12V van de radar5g millimeter,De radar van de de millimetergolf van gelijkstroom 12V 29GHz |
||
Hoofdparameters van het systeem
| frequentie | 27-29GHz | |
| Duplexwijze | TDD | |
| Seriegrootte | 1*16, facultatieve 1*64 | |
| Polarisatiewijze | verticaal | |
| Sidelobe afschaffing | ≥ 13dB@normal | |
| De waaier van het straalaftasten |
|
|
| De tijd van de straalomschakeling | <3us | |
| Lancering EIRP | ≥41dBm | |
| Ontvang G/T | ≥-8dB/K |
De millimetergolven hebben een brede waaier van toepassingen op gebieden zoals mededelingen, radar, teledetectie, en astronomie. Terwijl de 5G-bouw in volledige schommeling, met het bevriezen van de R16-versie is, concentreren de mensen zich geleidelijk aan op de belangrijkste technologieën van het volgende stadium van 5G. Onder hen, is de technologie van de millimetergolf genoemd geworden moordenaar van 5G.
De grootste eigenschap van millimetergolf is de rijke middelen van de frequentieband. Vergeleken met de moeilijkheid in de toewijzing van middelen in de sub-6 frequentieband, kan de millimetergolf bandbreedtemiddelen boven 100MHz, zelfs tot 400MHz of 800MHz gemakkelijk toewijzen. Gebaseerd op dergelijke overvloedige middelen van de frequentiebandbreedte, kan de draadloze transmissiesnelheid van millimetergolf 5G sub-6 door meerdere keren gemakkelijk overschrijden.
De millimetergolf heeft hoge frequentie en korte golflengte, zodat is de grootte van de antenne kleiner. In het kader van hetzelfde volume, kunnen meer antennes worden geïntegreerd, kan een smallere straal worden gevormd, en een zeer hoge ruimteresolutie kan worden verkregen.
Oplossing

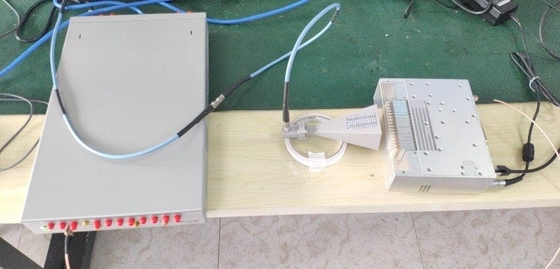

Het 5G-systeem van de millimetergolf door Luowave STR wordt gelanceerd is samengesteld uit een rijpe module van USRP N321 (N310) plus een module die van de millimetergolf. De module van de millimetergolf integreert de serieantenne, en een volledige reeks van 5G-het experimentele systeem van de millimetergolf kan snel met slechts een computer worden opgebouwd. Met dit systeem, kunnen het onderwijs, het onderzoek en de demonstratie van 5G gemakshalve worden uitgevoerd.
De module van de millimetergolf kan individueel door een computer, met een ingebouwde configureerbare krachtige frequentiebron worden gecontroleerd, en een brede waaier van het straalaftasten van ±60 ︒ verstrekt voldoende waarborg voor het beamforming onderzoek.
Figuur 1 de grafiek van de Systeemtest
Figuur 2 Systeem64qam test
Figuur 3 vooraanzicht van de module van de millimetergolf
Figuur 4 Achtermening van de module van de millimetergolf
