van de de Millimetergolf van 15W TDD het Systeemmodule voor Astronomie en Teledetectie

Certificaat
China Wuhan Tabebuia Technology Co., Ltd. certificaten
Ik ben online Chatten Nu

van de de Millimetergolf van 15W TDD het Systeemmodule voor Astronomie en Teledetectie

van de de Millimetergolf van 15W TDD het Systeemmodule voor Astronomie en Teledetectie
van de de Millimetergolf van 15W TDD het Systeemmodule voor Astronomie en Teledetectie

Grote Afbeelding :  van de de Millimetergolf van 15W TDD het Systeemmodule voor Astronomie en Teledetectie

Productdetails:
Plaats van herkomst: China
Merknaam: Luowave
Modelnummer: De module van de millimetergolf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD
Verpakking Details: Document Vakje \ Document Karton
Levertijd: Vlekgoederen of 30 Dagen
Betalingscondities: T/T
Levering vermogen: 1 stuk

van de de Millimetergolf van 15W TDD het Systeemmodule voor Astronomie en Teledetectie

beschrijving
Hoog licht:

de Module van de de Millimetergolf van 15W TDD

,

het Systeem van de de Millimetergolf van 15W TDD

,

TDD-het Systeem van de Millimetergolf

De module van de millimetergolf

Producteigenschappen

De millimetergolven hebben een brede waaier van toepassingen op mededelingen, radar, teledetectie, astronomie en andere gebieden. Tegelijkertijd is die 5G-bouw in volledige schommeling, met de vorst van de R16-versie, concentreren de mensen zich geleidelijk aan op de belangrijkste technologieën in het volgende stadium van 5G. Onder hen, met inbegrip van de technologie van de millimetergolf, welke moordenaar van 5G genoemd geworden is.

Vergeleken bij de spanning bij het toewijzen van middelen in sub-6 verbind, kan de mm-golf bandbreedtemiddelen boven 100MHz, zelfs tot 400MHz of 800MHz gemakkelijk toewijzen. Gebaseerd op dergelijke overvloedige middelen van de frequentiebandbreedte, kan de draadloze transmissiesnelheid van mm-golf 5G sub-6G door meerdere keren gemakkelijk overschrijden.

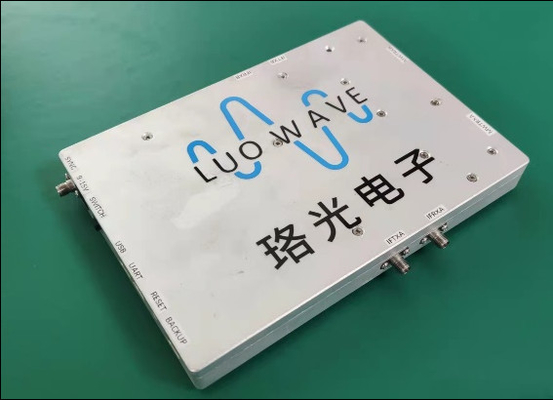

Als professionele radioapparatuur productie en toepassing technologieprovider, Luoguang-heeft de Elektronika een reeks STR-producten vrijgegeven om aan de diverse behoeften van sub-6G te voldoen. MWM39 is een pas ontwikkelde module van Luo-opto-elektronica om aan de behoeften van het gebied van de millimetergolf te voldoen en kan 37-40GHz behandelen. Deze module kan worden gebruikt met of alleen met USRP-producten.



Indicatoren en interfaces

project index opmerking
De werkende frequentie van rf 37-40GHz
Als de frequentie van verrichting middelgrote frequentie is 3.1-4.2GHz
Duplexwijze TDD
Aantal omschakelaarskanalen 2

Breng kanaal over
Als de maximuminputmacht van de medio-frequentiefrequentie dBm 5
De toevoegingsverlies van de transmissie veranderlijk frequentie 8 dB Typische waarden
Aanwinstendynamisch bereik 35 dB
Emissie onechte afschaffing 50dB

Ontvang kanaal
Ontvangt maximummacht dBm 3
Ontvang het veranderlijke verlies van de frequentietoevoeging 10 dB Typische waarden
Aanwinstendynamisch bereik 20dB
Ontvang spiegelafschaffing 35dB
Faselawaai

-77dBc/Hz@1KHz

-85dBc/Hz@10KHz

-85dBc/Hz@100KHz

-108dBc/Hz@1MHz

39GHz
Rf-interface 2.92mm-F
Als de middenfrequentieinterface Sma-F
Besturingsinterface UART
voltage 12V 9~15V
machtsconsumptie <15w>
grootte 185*130*20mm Inbegrepen niet schakelaar






MWM39 kan individueel via een PC met een ingebouwde krachtige frequentiebron worden gecontroleerd.





Blokdiagram van de module

van de de Millimetergolf van 15W TDD het Systeemmodule voor Astronomie en Teledetectie 0



van de de Millimetergolf van 15W TDD het Systeemmodule voor Astronomie en Teledetectie 1






Software




De module communiceert met de hostcomputer gebruikend een seriële poort. De software door de hostcomputer wordt gebruikt wordt geschreven door Python, die eenvoudig te werken en gemakkelijk is om de module te controleren die. De hostcomputersoftware steunt Vensters en Linux-systemen.

van de de Millimetergolf van 15W TDD het Systeemmodule voor Astronomie en Teledetectie 2
