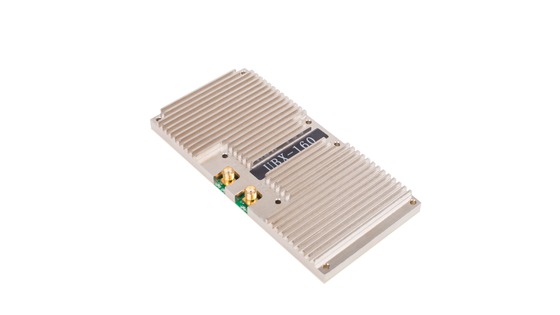

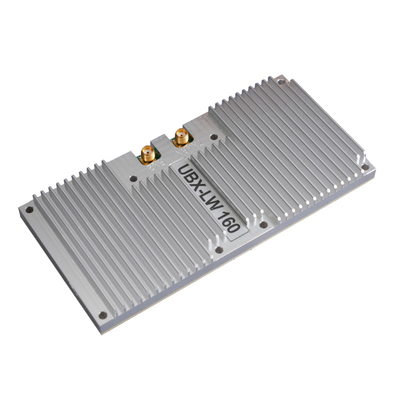

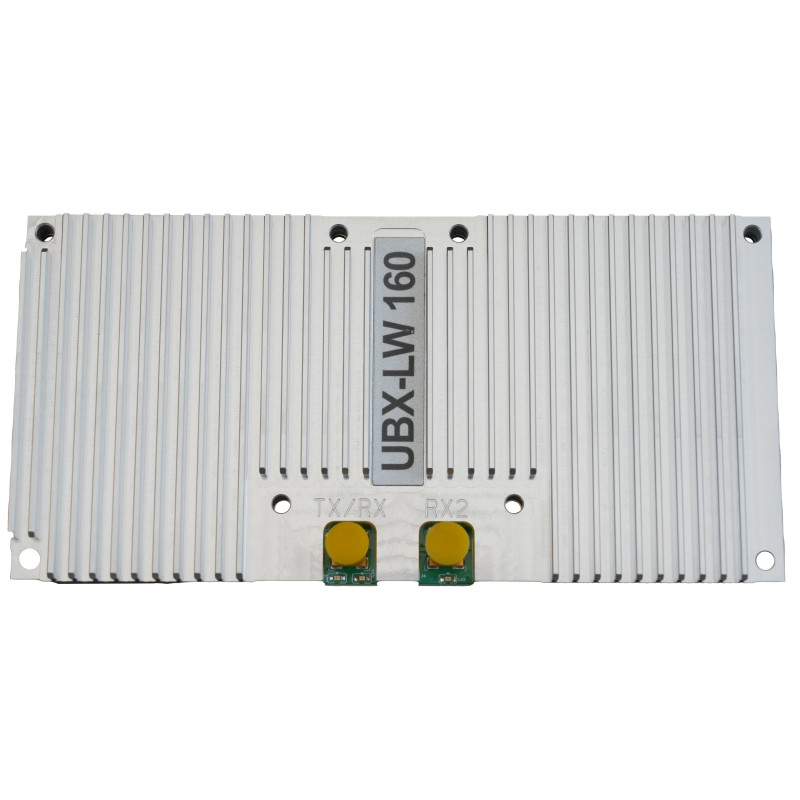

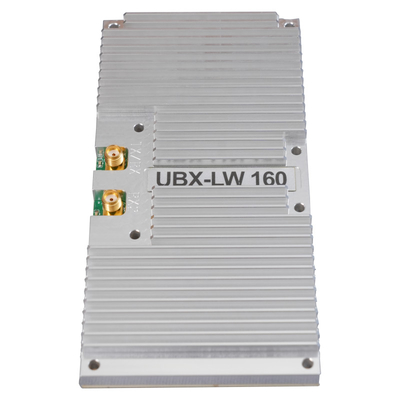

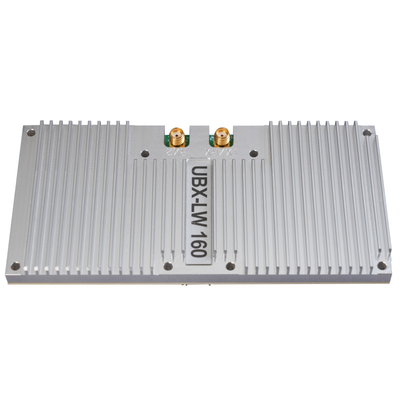

Test van UBX-LW 160M

Beschrijving van de testomgeving: Voor het testen wordt gebruikgemaakt van apparatuur van een R&S-bedrijf, model ZVL. De testapparatuur is USRP-LW X310 en UBX-LW 160M.De twee apparaten zijn direct verbonden met een radiofrequentie kabel.Diagram van de testomgeving:

Testverbindingsdiagram van de open-loopzender:

Schema van de verbinding met de gesloten lus van de spontane ontvangsttest:

Open- en gesloten-lusstestgegevens op basis van GNU RADIO COMPANION: 1. Drageronderdrukking en afwijzingstest: centrale frequentie 10MHz, basisbandsignaalfrequentie 10kHz, GAIN 9dB

Centrale frequentie 10MHz, grafische output bij maximale kracht:

2Drageronderdrukking en afwijzingstest: centrale frequentie 100 MHz, basisbandsignaalfrequentie 10 kHz, GAIN 9 dB

Centrale frequentie 100MHz, grafische output bij maximale kracht:

Centrale frequentie 100MHz, gesloten lus transceiver test spectrum en tijd domein graphics

3Drageronderdrukking en afwijzingstest: centrale frequentie 400 MHz, basisbandsignaalfrequentie 10 kHz, GAIN 9dB

Centrale frequentie 400 MHz, grafische uitgang bij maximaal vermogen:

Centrale frequentie 400 MHz, gesloten-loop-transceiver-testspectrum en tijddomeingrafiek

4Test voor drageronderdrukking en spiegelonderdrukking: centrale frequentie 800 MHz, basisbandsignaalfrequentie 10 kHz, GAIN 9 dB

Centrale frequentie 800MHz, grafische output bij maximale kracht:

Centrale frequentie 800MHz, gesloten-loop transceiver test spectrum en tijddomein graphics
