2Maximale bandbreedte omvat: 120 MHz

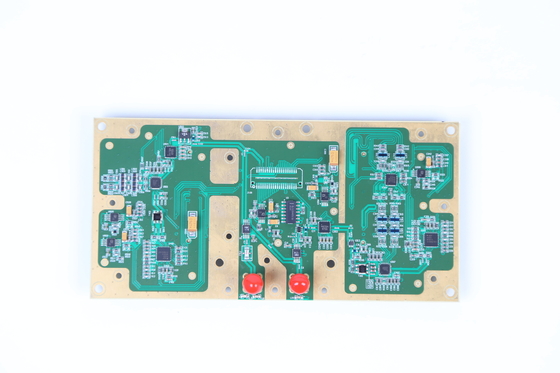

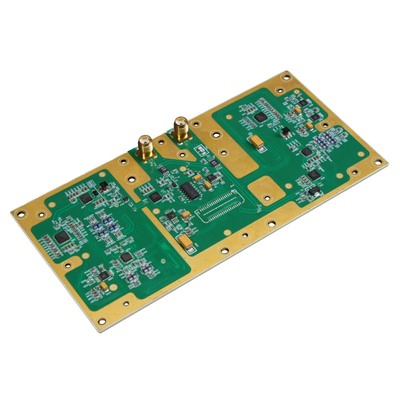

3Het WBX RF-dochterbord bevat een full-duplex breedbandtransceiver die tot 120 MHz instant bandbreedte ondersteunt.

4- een breed scala aan toepassingen: openbare veiligheid, communicatie, amateurradio en ISM

5De ontvang- en zendketens van de lokale oscillator werken onafhankelijk, waardoor frequentie-duplexoperatie mogelijk is.

6De referentie voor de lokale oscillator is de meesterklok van de USRP, waardoor meerdere samenhangende bewerkingen mogelijk zijn.

Functionele beschrijving:

De WBX-LW-40 biedt een high-bandwidth transceiver die tot 100 mW aan vermogen levert met een geluidscijfer van 5 dB.De ontvang- en zendketens van de lokale oscillator werken onafhankelijk en kunnen worden gesynchroniseerd voor MIMOHet is een ideaal SDR-apparaat voor toepassingen die toegang willen krijgen tot frequenties in het bereik van 50 MHz-2200 MHz.Toepassingen omvatten mobiele communicatie op land, maritieme en ruimtevaartradio's; mobiele basisstations, pc's en GSM-multibandradio's; samenhangende radars met meerdere bases; draadloze sensornetwerken; televisieomroep; en beheer van de openbare veiligheid.Toepasselijk op USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Neem gerust contact met mij op als u meer informatie nodig heeft.

Whatsapp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/

Centrale frequentie 800 MHz, uitgangsgrafiek bij maximale winst:

Centrale frequentie 800MHz, gesloten-loop transceiver test spectrum en tijddomein graphics

5Open- en geslotenlusstestgegevens op basis van GNU RADIO COMPANION: Carrier suppression and Image Reject Test: Centrale frequentie 1 GHz, basisbandsignaalfrequentie 10 kHz, GAIN 9dB

Centrale frequentie 1 GHz, uitgangsgrafiek bij maximale winst:

Centrale frequentie 1 GHz, gesloten lus transceiver-ontvanger test spectrum en tijddomein graphics

6Fase-geluidsmeting: centrale frequentie 1 GHz:
