WBX-LW40/120. Duurzame WBX Tx RF dochterkaart voor communicatie en amateurradio.

Name: WBX-LW40/120. Duurzame WBX Tx RF dochterkaart voor communicatie en amateurradio.
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW (40MHZ, 120MHZ)
Price: 240.00 USD
Availability: InStock

Merknaam:	Luowave
Modelnummer:	WBX-LW (40MHZ, 120MHZ)
Moq:	1 stuk
Prijs:	USD
Leveringstermijn:	Vlekgoederen of 30 Dagen
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Verpakking Details:

Document Vakje \ Document Karton

Levering vermogen:

1 stuk

Markeren:

De Kaart van de Txrf Dochter

Rf-Dochterkaart WBX Tx

De Dochterkaart van WBX Tx rf

Productbeschrijving

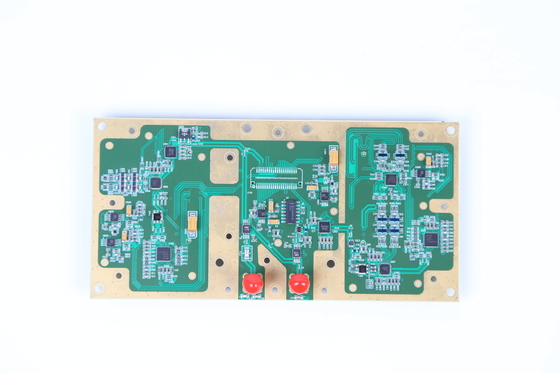

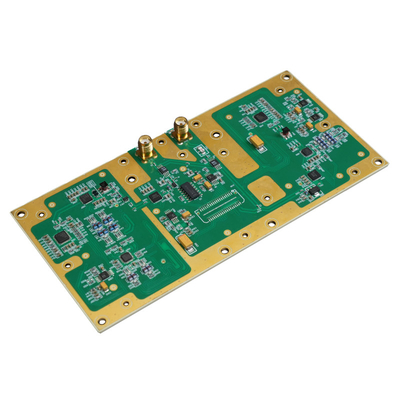

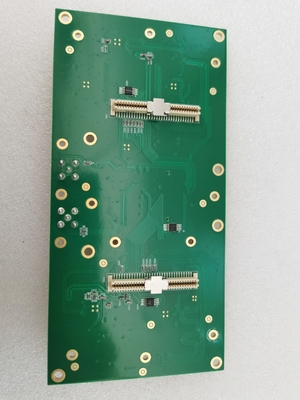

LUOWAVE Daughterboards wbx-LW van rf Rx/Tx (40MHZ, 120MHZ)

Hoofdlijnen:

1. Frequentiedekking: 50 Mhz - 2,2 GHz

2. De maximumbandbreedte omvat: 40 Mhz, 120 Mhz

3. De de dochterraad van WBX rf bevat een full-duplex wideband zendontvanger die tot 120 Mhz van onmiddellijke bandbreedte steunt

4. Het dienen van een brede waaier van toepassingen: openbare veiligheid, mededelingen, amateurradio en ISM

5. De lokale oscillator ontvangt en brengt kettingen over onafhankelijk werkt, toestaand voor frequentie duplexverrichting

6. De verwijzing voor de lokale oscillator is de hoofdklok van USRP, toestaand veelvoudige coherente verrichtingen

7. Geschikt voor de apparaten van usrp-LW X300/x310-

Functionele beschrijving:

Wbx-lw-40 verstrekken een hoge bandbreedtezendontvanger die tot 100mW van machtsoutput met een geluidsniveau van 5 dB levert. De lokale oscillator ontvangt en brengt kettingen over werkt onafhankelijk en kan voor MIMO worden gesynchroniseerd. Het is een ideaal STR-apparaat voor toepassingen die tot frequenties in de waaier van 50MHz-2200 willen toegang hebben Mhz. De toepassingen omvatten WiFi, WiMax, s-Band zendontvangers en 2,4 GHz ISM bandzendontvangers. De toepassingen omvatten land mobiele communicatiemiddelen, mariene en ruimtevaartradio's; mobiele basisstations, multi-band radio's van PCs en GSM; coherente multi-basisradar; draadloze sensornetwerken; uitzendingstelevisie; en openbaar veiligheidsbeheer. VAN TOEPASSING OP USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Compatibel product:

Test van wbx-LW 40M

Testomgevingbeschrijving: R&S het bedrijfmateriaal wordt gebruikt voor het testen, is het model ZVL. Het testmateriaal is usrp-LW X310 en wbx-LW 40M. De twee apparaten worden direct aangesloten door radiofrequentiekabel. Testomgevingdiagram:

Open-loop de verbindingsdiagram van de zendertest:

Closed-loop het Spontane Ontvangende Diagram van de Testverbinding:

Het open circuit en closed-loop testen gegevens die op de RADIOmetgezel van GNU worden gebaseerd: Van de de METGEZELtest van GNU RADIO het blokdiagram:

1. Dragerafschaffing en de Test van de Beeldweigering: Centrale frequentie 70MHz, baseband signaalfrequentie 10kHz, AANWINST 9dB

Centrale frequentie 70MHz, de Maximumgrafiek van de aanwinstenoutput:

Centrale frequentie 70MHz, closed-loop het spectrum van de zendontvangertest en tijd-domein grafiek

2. Het open circuit en closed-loop testen gegevens op de RADIOmetgezel die van GNU worden gebaseerd: Dragerafschaffing en de Test van de Beeldweigering: Centrale frequentie 100MHz, baseband signaalfrequentie 10kHz, AANWINST 9dB

Centrale frequentie 100MHz, Grafiekoutput bij maximumaanwinst:

Centrale Frequentie 100MHz, de Gesloten de Testspectrum van de Lijnzendontvanger en Grafiek van het Tijddomein

3. Het open circuit en closed-loop testen gegevens die op de RADIOmetgezel van GNU worden gebaseerd: Dragerafschaffing en de Test van de Beeldweigering: Centrale frequentie 400 Mhz, baseband signaalfrequentie 10 kHz, AANWINST 9dB

Centrale frequentie 400 Mhz, Grafiekoutput bij maximumaanwinst:

Centrale frequentie 400 Mhz, closed-loop het spectrum van de zendontvangertest en tijd-domein grafiek

4. Het open circuit en closed-loop testen gegevens op de RADIOmetgezel die van GNU worden gebaseerd: Dragerafschaffing en de Test van de Beeldweigering: Centrale frequentie 800MHz, baseband signaalfrequentie 10kHz, AANWINST 9dB

Centrale frequentie 800MHz, Outputgrafiek bij Maximumaanwinst:

Centrale Frequentie 800MHz, Closed-Loop het Spectrum van de Zendontvangertest en tijd-Domein Grafiek

5. Het open circuit en closed-loop testen gegevens op de RADIOmetgezel die van GNU worden gebaseerd: Dragerafschaffing en de Test van de Beeldweigering: Centrale frequentie 1 GHz, baseband signaalfrequentie 10 kHz, AANWINST 9dB

Centrale frequentie 1 GHz, Outputgrafiek bij Maximumaanwinst:

Centrale Frequentie 1GHz, Closed-loop zendontvanger-Ontvanger Testspectrum en tijd-Domein Grafiek

6. De meting van het faselawaai: centrale frequentie 1 GHz:

Gelieve te aarzelen niet om me te contacteren als u om het even welke verdere informatie nodig hebt.

Whatsapp/skype: Web +8618062514745: https://www.luowave.com/en/
