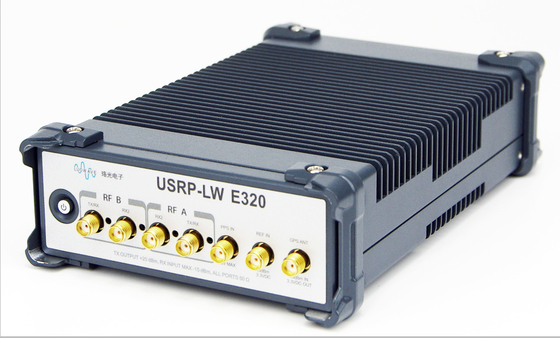

Ettus USRP E320 Compatibel. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Elke 12-bit ADC/DAC USRP Software Defined Radio Device

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Markeren:

12 bits ADC/DAC USRP-LW E320

6 GHz USRP-LW E320

2T2R USRP-LW E320

Productbeschrijving

De USRP-LW E320 is een functierijke, hoogwaardige ingebedde Software Defined Radio (SDR) -apparaat met geoptimaliseerde upgrades in streamverwerking, synchronisatie, integratie,foutherstel, en remote management mogelijkheden.

Kenmerken

RF front-end:Uitgerust met AD9361 RF-transceiver met ondersteuning voor 2×2 MIMO-configuratie
Frequentiebereik:70 MHz tot en met 6 GHz met een onmiddellijke bandbreedte tot 56 MHz
Verwerkingseenheid:Xilinx Zynq-7045 SoC combineert FPGA-versnelling en dual-core ARM-CPU voor stand-alone of coöperatieve besturingsmodi

Ondersteunde ontwikkelingsinstrumenten

GNU Radio
Matlab
C/C++
Python
VIVADO

Specificaties

RF-parameter		Stroomvoorziening
IIP3 (bij typische NF)	-20 dBm	DC-invoerspanningstroom	10-14 V,3 A
Maximaal uitgangsvermogen	> 10 dBm	Maximaal energieverbruik	30 W
Grafiek van het geluid van de ontvanger	< 8,5 dB	Grootte
Parameters van de convertermodule		Grootte	173 x 106 x 45 mm
ADC-monsterafname (maximaal)	61.44 MSps	Werkomgeving
ADC-resolutie	12 bits	Werktemperatuurbereik	0-45°C
DAC-monsternamingspercentage	61.44 MSps	Temperatuurbereik voor opslag	-40-85°C
DAC-resolutie	12 bits	Werkvochtigheidsbereik	10% tot 90%
Maximaal bemonsteringspercentage van de host-pc	61.44MS/s	Bewaaringsvochtigheidsbereik	5% tot 95%

USRP SDR-vergelijking

V/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (module)	USRP-LW B205 (bord)
Afbeelding
Frequentiebereik	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Ondersteuning van twee dochterbedrijven	Ingebouwde twee Daughterboards (niet vervangbaar)	Ingebouwde twee Daughterboards (niet vervangbaar)	Ondersteuning van één dochterbord	Niet ondersteund
Max. Bandbreedte	160 MHz elk	200 MHz elk	100 MHz elk	8 bits breedte:80 MHz 16 bits breedte:25 MHz	56 MHz elk
Kanalen nr.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC's: ADS62P48 14-bits, instelbare sampling rate: 184.32, 200 MS/s DAC's: AD9146 16-bits, maximale bemonsteringssnelheid van 800 MS/s	ADC's:AD9695B 14-bits, instelbare bemonsteringspercentages: 200, 245,76 en 250 ms/s DACs:DAC37J82 16-bits, instelbare bemonsteringssnelheid: 200, 245,76 en 250 ms/s	AD9371 ADC's: 16-bits, instelbare bemonsteringspercentages: 122.88, 125 en 153,6 ms/s DAC's: 14-bit, instelbare steekproefsnelheden: 122.88, 125 en 153,6 ms/s	ADC's:ADS62P42 14 bit 100 MS/s DACs:AD9777 16 bit 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADC's:12位61.44MS/s DACs: 12 bits 61,44 ms/s
FPGA-model	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Gegevensinterface	GigE Port,10GbE-poort, PCIE x4	GigE Port,10GbE-poort, QSFP ((2*10G) A-USB, micro-US	GigE Port,10GbE-poort, A-USB, micro USB	Gigabit Ethernet Port	Ethernet-poort, USB2.0	USB3.0
Grootte (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Eenheidsprijs	9999	23999	17999	3699	5999	2199	2199	599
