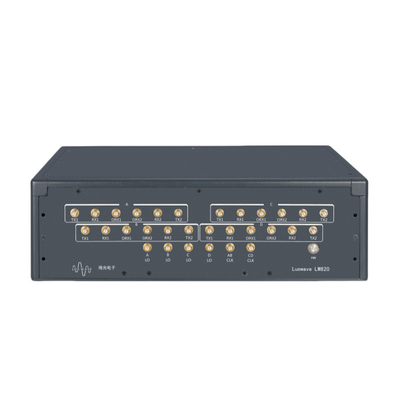

De Luowave LW820 is een volledig zelfontwikkeld 8-kanaal hoogwaardig universele software-defined radio (SDR) coherent apparaat van Wuhan Luowave Electronics Co., Ltd.Gebouwd op het platform ADRV9009 en Xilinx UltraScale+ ZU11EG, werkt het in een frequentiebereik van 75 MHz tot 6 GHz, met een maximale onmiddellijke bandbreedte van 200 MHz per kanaal.Gebruik maken van nauwkeurig klokmanagement en gesynchroniseerde signaalverwerkingsmechanismen, de Luowave LW820 biedt uitzonderlijke fasecoherentie en samenwerkingsprestaties, waardoor hij ideaal is voor complexe draadloze communicatiesystemen zoals 5G-netwerken,radarsignaalverwerking, satellietcommunicatie en ruimtelijk spectrumrichtingsbepaling.

Kenmerken

• Aan boord Xilinx Zynq UltraScale+ MPSoC ZU11EG
• ADI's ADRV9009 RF-chip, RF-bereik: 75 MHz 6 GHz
• 8 TX en 8 RX, onmiddellijke bandbreedte: tot 200 MHz per kanaal
• Fase-synchronisatie met meerdere apparaten: < 1° fasecoherentieafwijking, voldoet aan de strenge eisen voor 5G-communicatie, radardetectie en andere fase-kritische toepassingen
• Ondersteuning van bandbreedte-uitbreiding: maakt snelle inzet van millimetergolfsystemen mogelijk
• Interfaces met hoge snelheid: Gigabit Ethernet en PCIe voor gegevensoverdracht met een hoge doorvoer
• Ondersteuning van GPIO universele interface en JTAG debugging mogelijkheid
• Ondersteuning van externe klokreferentie en PPS-tijdreferentie

Blocdiagram

Ontwikkelingsomgeving

Ondersteunt meerdere ontwikkelsoftware en -frameworks, waaronder GNU Radio, LabVIEW, MATLAB, enz.die aan verschillende eisen kan voldoen, variërend van snelle prototypeontwikkeling tot hoogwaardige realtimeverwerking.

Fase synchronisatie test

De Luowave LW820 bevat 4 stukken ADRV9009. Het heeft niet alleen een multi-chip fase synchronisatie mechanisme, maar integreert ook een digitale kalibratie functie,met een vermogen van meer dan 10 WIn scenario's waarin meerdere chips samenwerken en complexe signaalverwerking betrokken is, is het mogelijk om de synchronisatie van de fase te verbeteren.De Luowave LW820 kan stabiel en nauwkeurig fase synchronisatie te behouden, voldoet aan de strenge toepassingsvereisten voor fase synchronisatie in 5G-communicatie, radardetectie, enz., en verbetert de algehele systeemprestaties effectief.De afwijking van de consistentie van de fase-synchronisatie kan 1° bereiken.
