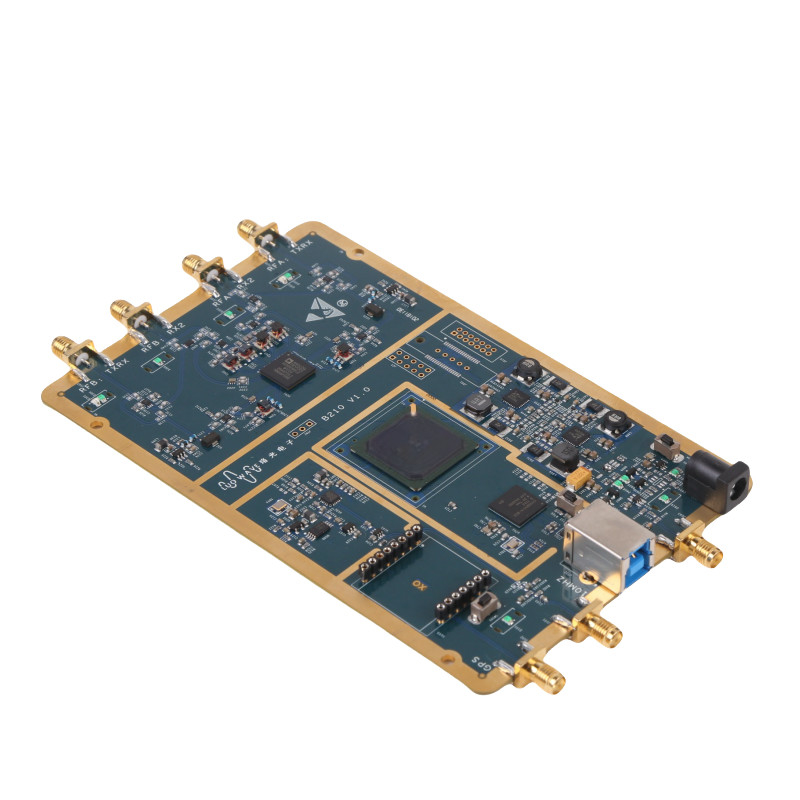

USRP-LW B210-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Frequentiebereik 56MHz Bandbreedte 2T2R USRP SDR

USRP-LW B210-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Frequentiebereik 56MHz Bandbreedte 2T2R USRP SDR

Merknaam:	Luowave
Modelnummer:	USRP-LW B210-I
Prijs:	$1,200.00

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

Connector:

USB3.0

FPGA:

Artix™ 7 100G FPGA

Weight:

0.11Kg

Size:

17.2*10 cm

Markeren:

2T2R USRP-LW B210-I

70 MHz-6 GHz USRP-LW B210-I

ArtixTM 7 100T USRP-LW B210-I

Productbeschrijving

Overzicht

De USRP-LW B210-I is een zeer geïntegreerde, 2T2R-transceiver-compatibele industriële universele software-defined radioapparatuur met meerdere frameworks via de open source USRP Hardware Driver (UHD),Het heeft een programmeerbare Xilinx Artix.TMMet de AD9361 RF front-end kan de USRP-LW B210-I een maximale realtime bandbreedte van 56 MHz bieden.

Kenmerken

Twee transceivers, RF-bereik van 70 MHz-6 GHz
Maximale bandbreedte in realtime van 56 MHz
De open source UHD ondersteunt een verscheidenheid aan frameworks
Dubbele signaalkettingen met behulp van de AD9361 zorgen voor een samenhangende MIMO-capaciteit
USB3.0 biedt een maximale transmissiecapaciteit van 61,44 msps
Ondersteunt XILINX VIVADO versie tot 2019.2

Ondersteunde ontwikkelingsinstrumenten

GNU Radio
Matlab
UHD
Labview

Specificaties

DC-spanningsinvoer	6V	GPS-slot TCXO nauwkeurigheid	< 1 ppm
ADC-monsterafname (maximaal)	61.44 MSps	Eenzijdige spiegelband	-40/-50 dBc
ADC-monsterafname (maximaal)	61.44 MSps	LO-afstoting ((1 GHz)	-40/-50 dBc
ADC-resolutie	12 bits	1 GHz fase geluid	-102 dBc/Hz@10KHz
ADC breedband SFDR	78 dBc	5 GHz fase geluid	-91dBc/Hz@10KHz
DAC-monsternamingspercentage	61.44 MSps	Uitgangsvermogen	16 dBm
DAC-resolutie	12 bits	IIP3	-20 dBm
Maximale transfersnelheid met gastheer (16b)	61.44 MSps	Ruiscijfer	< 8,5 dB
Lokale oscillatornauwkeurigheid	± 2,0 ppm	Open GPS TCXO nauwkeurigheid	± 75 ppm
Verwerker (alleen voor het chassis)	I7 8700	Geheugen (alleen voor het chassis)	16G
Spanning (alleen voor het chassis)	220 V	Huidige (alleen voor chassis)	3A MAX
Grootte	A7 100T: 0,11 kg	Gewicht	A7 100T: 17,2*10 cm

USRP SDR-vergelijking

V/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (module)	USRP-LW B205 (bord)
Afbeelding
Frequentiebereik	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Ondersteuning van twee dochterbedrijven	Ingebouwde twee Daughterboards (niet vervangbaar)	Ingebouwde twee Daughterboards (niet vervangbaar)	Ondersteuning van één dochterbord	Niet ondersteund
Max. Bandbreedte	160 MHz elk	200 MHz elk	100 MHz elk	8 bits breedte:80 MHz elk 16 bits breedte:25 MHz elk	56 MHz elk
Kanalen nr.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC's: ADS62P48 14-bits, instelbare sampling rate: 184.32, 200 MS/s DAC's: AD9146 16-bits, maximale bemonsteringssnelheid van 800 MS/s	ADC's:AD9695B 14-bits, instelbare bemonsteringspercentages: 200, 245,76 en 250 ms/s DACs:DAC37J82 16-bits, instelbare bemonsteringssnelheid: 200, 245,76 en 250 ms/s	AD9371 ADC's: 16-bits, instelbare bemonsteringspercentages: 122.88, 125 en 153,6 ms/s DAC's: 14-bit, instelbare steekproefsnelheden: 122.88, 125 en 153,6 ms/s	ADC's:ADS62P42 14 bit 100 MS/s DACs:AD9777 16 bit 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADC's:12位61.44MS/s DACs: 12 bits 61,44 ms/s
FPGA-model	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Gegevensinterface	GigE Port,10GbE-poort, PCIE x4	GigE Port,10GbE-poort, QSFP ((2*10G) A-USB, micro-US	GigE Port,10GbE-poort, A-USB, micro USB	Gigabit Ethernet Port	Ethernet-poort, USB2.0	USB3.0
Grootte (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Eenheidsprijs	9999	23999	17999	3699	5999	2199	2199	599
