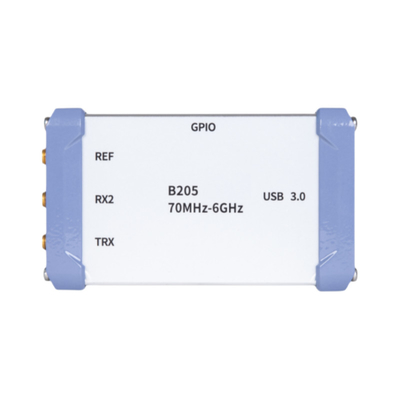

USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Frequentiebereik, 56 MHz Bandbreedte 1T1R USRP SDR

Name: USRP-LW B205 Spartan-6 FPGA 70 MHz-6 GHz Frequentiebereik, 56 MHz Bandbreedte 1T1R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205
Price: 325.00 USD
Availability: InStock

Merknaam:	Luowave
Modelnummer:	USRP-LW B205
Prijs:	$1,650.00

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Spartan-6 FPGA

Weight:

0.115Kg

Size:

9.7 × 6.1 × 1.6cm

Markeren:

70 MHz-6 GHz USRP SDR

56 MHz Bandbreedte USRP SDR

1T1R USRP SDR

Productbeschrijving

Overzicht

De USRP-LW B205 is een compact, industrieel-grade Software-Defined Radio (SDR) platform.programmabele optionele Xilinx Spartan-6 FPGA en maakt gebruik van ADI's AD9364 RF geïntegreerde schakeling voor zijn zendfront, waardoor het een kosteneffectieve 1T1R-transceiver is.

Kenmerken

RF-frequentiebereik 70 MHz-6 GHz
Ondersteuning van maximale bandbreedte in realtime van 56 MHz, 61,44 MS/s referentiesample-rate
Programmeerbare optionele Xilinx Spartan-6 FPGA
Open source UHD ondersteunt verschillende frameworks
UHD 4.0 of nieuwere stuurprogramma's nodig
Ondersteuning van hoge snelheid USB 3.0 verbinding, USB stroomtoevoer
GPIO gemeenschappelijke interface en JTAG debugging mogelijkheden
Ondersteuning van 10 MHz referentieklokken of PPS-synchronisatie
Ondersteuning voor Xilinx VIVADO/2019.2 en eerdere versies
Ideaal voor onderwijs, onderzoek en lichtgewicht draadloze communicatie

Ondersteunde ontwikkelingsinstrumenten

GNU Radio
Matlab
UHD
Labview

Specificaties

DC-spanningsinvoer	5V	ADC-monsterafname (maximaal)	61.44 MSps
IIP3	-21 dBm	ADC-resolutie	12 bits
Uitgangsvermogen	> 10 dBm	DAC-monsternamingspercentage	61.44 MSps
Ruiscijfer	< 8,5 dB	DAC-resolutie	12 bits
Lokale oscillatornauwkeurigheid	± 2,0 ppm	Maximale transfersnelheid met gastheer (16b)	61.44 MSps
Grootte	spartan6: 9,7 × 6,1 × 1,6 cm	Gewicht	spartan6: 0,115 kg

USRP SDR-vergelijking

V/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (module)	USRP-LW B205 (bord)
Afbeelding
Frequentiebereik	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Ondersteuning van twee dochterbedrijven	Ingebouwde twee Daughterboards (niet vervangbaar)	Ingebouwde twee Daughterboards (niet vervangbaar)	Ondersteuning van één dochterbord	Niet ondersteund
Max. Bandbreedte	160 MHz elk	200 MHz elk	100 MHz elk	8 bits breedte:80 MHz elk 16 bits breedte:25 MHz elk	56 MHz elk
Kanalen nr.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC's: ADS62P48 14-bits, instelbare sampling rate: 184.32, 200 MS/s DAC's: AD9146 16-bits, maximale bemonsteringssnelheid van 800 MS/s	ADC's:AD9695B 14-bits, instelbare bemonsteringspercentages: 200, 245,76 en 250 ms/s DACs:DAC37J82 16-bits, instelbare bemonsteringssnelheid: 200, 245,76 en 250 ms/s	AD9371 ADC's: 16-bits, instelbare bemonsteringspercentages: 122.88, 125 en 153,6 ms/s DAC's: 14-bit, instelbare steekproefsnelheden: 122.88, 125 en 153,6 ms/s	ADC's:ADS62P42 14 bit 100 MS/s DACs:AD9777 16 bit 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADC's:12位61.44MS/s DACs: 12 bits 61,44 ms/s
FPGA-model	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Gegevensinterface	GigE Port,10GbE-poort, PCIE x4	GigE Port,10GbE-poort, QSFP ((2*10G) A-USB, micro-US	GigE Port,10GbE-poort, A-USB, micro USB	Gigabit Ethernet Port	Ethernet-poort, USB2.0	USB3.0
Grootte (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Eenheidsprijs	9999	23999	17999	3699	5999	2199	2199	599
