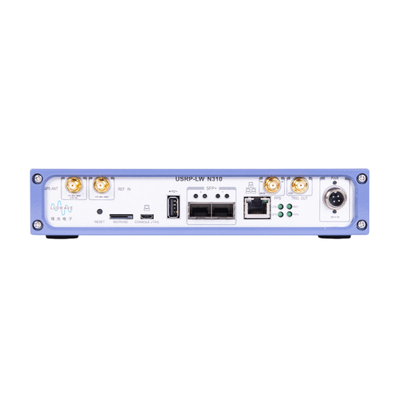

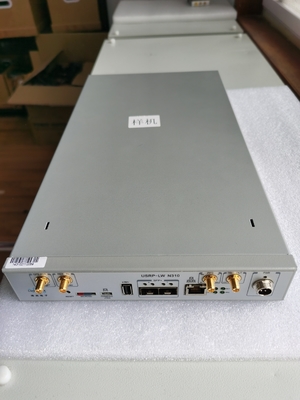

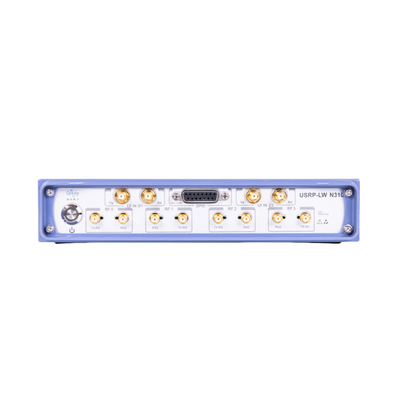

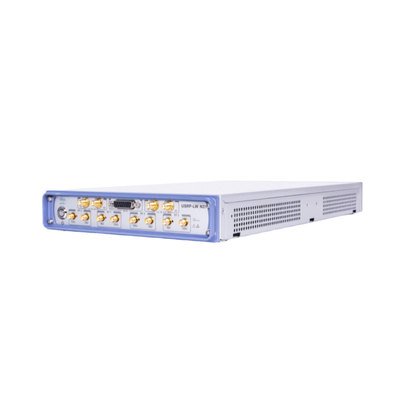

4RX, 4TX Software Defined Radio Device USRP-LW N310

Universale software radioperifereel USRP-LW N310

Productoverzicht

De N310 vereenvoudigt de besturing en het beheer van het SDR-systeem door de mogelijkheid in te voeren om taken op afstand uit te voeren, zoals het bijwerken van software, opnieuw opstarten, fabrieksresetten, zelfcontrole,de werking van het host-/ARM-debug- en monitoringssysteem;. USRP-LW N310 is momenteel een van de producten met de dichtste kanalen op de SDR-markt, met 4 kanalen met 4 ontvangende kanalen binnen een hoogte van 0,5U.De radiofrequentie voorkant neemt twee ad9371 transceivers, dit is een soort van nieuwste analoge apparatuur radiofrequentie technologie. Elk kanaal biedt onmiddellijke bandbreedte tot 100 MHz, en dekt een uitgebreid frequentiebereik van 10 MHz tot 6 GHz.

Hoofdkenmerken

• Betrouwbare en foutloze inzet. ·
• Verwijderbare beheersmogelijkheden
• Ondersteunt onafhankelijke (ingebedde) of hostgebaseerde (netwerk) werking.
• 10MHz-6GHz frequentiedekking.
• Tot 100 miljoen bandbreedte per kanaal.
• Ondersteuning 4 verzenden en 4 ontvangen tegelijkertijd.
• Transceiverfilterbank.
• 16 bit ADC, 14 bit DAC.
• Configureerbare bemonstering: 122.88, 125 en 153,6 ms/s.
• Ingebouwde Xilinx Zynq-7100 SoC FPGA.
• Dual-core ARM Cortex-A9 CPU 800 MHz.
• Dual SPF+-poorten (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• Ondersteuning van externe klokreferentie en PPS-tijdreferentie.
• Ondersteuning van externe RX, TX LO-poorten.
• Ingebouwde GPSDO.
• 1 USB-hostpoort van type A.
• 1 micro-USB-poort (serieconsole, JTAG).
• Ingebouwde, aangepaste Linux.
• UHD3.11.0 of een nieuwere versie ondersteunen.
• RFNoC FPGA-ontwikkelingskader.
• Xilinx Vivado 2017.4 Design Suite (licentie niet opgenomen)
• Ondersteun GNU Radio.

Basebandprocessor:

De USRP-LW N310 baseband processor maakt gebruik van Xilinx' zynq-7100 SOC, die een schat aan programmeerbare FPGA's biedt voor realtime vereisten en lage latentie verwerking,met een vermogen van niet meer dan 50 W. Gebruikers kunnen toepassingen implementeren op het vooraf geïnstalleerde Linux-gebaseerde besturingssysteem, of gebruik maken van hogesnelheidsinterfaces zoals Gigabit Ethernet host, 10 Gigabit Ethernet. Synchroniseren:USRP-LW N310 heeft een flexibele referentieklokontwerparchitectuur die externe PPS ondersteunt, klokreferentietijdreferentie, externe LO-invoer en gpsdo, wat nuttig is voor de realisatie van MIMO-systemen met een hoog kanaal aantal.
