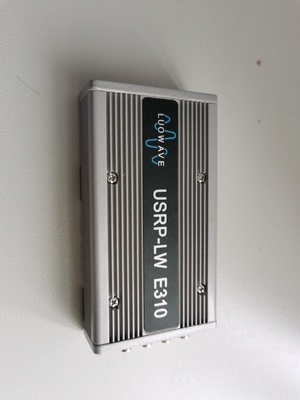

Universele Perifere Softwareradio, usrp-LW E310

Productoverzicht:

De front-end AD9361 zendontvanger van rf verstrekt onmiddellijke bandbreedte tot 56 Mhz en multi-band frequenties van 70 Mhz aan 6 GHz, en kan 2X2 MIMO steunen.

De voorgeselecteerde filterbank in het vooreind van rf van de transmit verbinding en ontvangt verbinding verbetert frequentieselectiviteit.

De baseband bewerker gebruikt 7020 FPGA van Xilinx zynq spaander, die met een WAPEN dubbel-kern cpu wordt ingebed.

USRP bedde reeks in gebruikt een Linux-distributie door wordt aangepast openembedded kader om aan de specifieke behoeften van de toepassing te voldoen die. Het standaardbesturingssysteem is pre-geïnstalleerd

De software en de derdeontwikkelingshulpmiddelen van UHD zoals GNU-Radio.

Hoofdeigenschap:

• Frequentiedekking 70 Mhz-6 GHz
• Tot 56MHz-signaalbandbreedte
• de zendontvanger van 2x2 MIMO
• De zendontvangerverbinding heeft een voorgeselecteerde filterbank
• De bewerker van het dubbel-kernarm cortex A9-886 Mhz, Xilinx Zynq 7020 Soc FPGA
• 1GB DDR3 RAM voor WAPEN Cpu, 512 MB DDR3 RAM voor FPGA-Logica
• De samplefrequentie van FPGA aan WAPENbewerker is tot 10MS/s
• Steun het gebruik van PPS de synchronisatie van de klokverwijzing
• Geïntegreerde globale plaatsende GPS-systeemontvanger
• Ingebouwde 9 as traagheidsmaateenheid

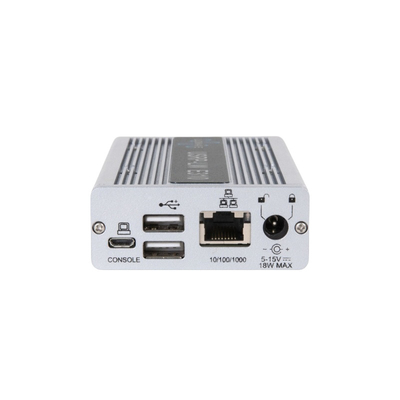

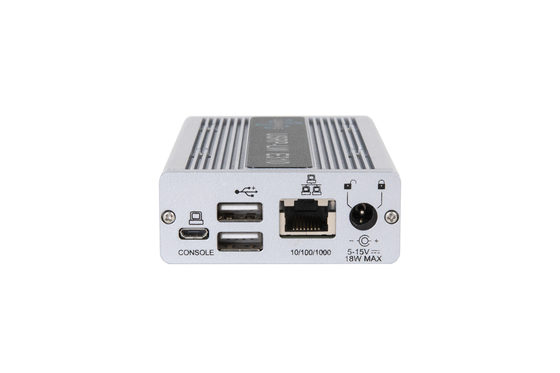

• 1 de interface van GB Ethernet en USB-interface
• Grootte: 133 x 68,2 x 26,4 mm Gewichts: 357 g
• Ingebouwd OpenEmbedded-besturingssysteem
• Steun open bron UHD 3.8.0 of nieuwere bestuurder en API interface
• FPGA-ontwikkelingskader ondersteunend RFNoC
• Steungnu Radio

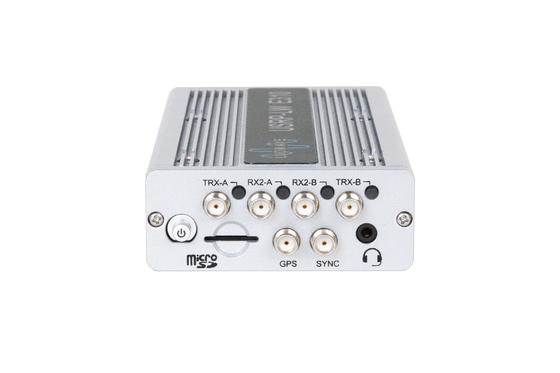

• De audio-interface op het voorpaneel is geannuleerd
• OpenEmbedded Linux
• BRON USRP-van de hardwarebestuurder (UHD) open softwareapi versie 14.0 of hoger
• De Ontwikkelingskader van RFNoC™fpga
• Verwante parameters:

Prestatiesbeschrijving:

De AD9361-zendontvanger van de rf-voorkant verstrekt onmiddellijke bandbreedte tot 56 Mhz, de frequentiegebieddekking 70 Mhz-6 GHz, en steunen 2X2 MIMO. De rf-bank van de voorselectiefilter op het vooreind van de transmit verbinding en ontvangt verbinding verbetert frequentieselectiviteit.

De baseband bewerker gebruikt Xilinx Zynq 7020 Soc om te verstrekken FPGA gegevensverwerking versnelde, gecombineerd met de onafhankelijke die verrichting door dual-core ARM cpu wordt gesteund. Usrp-LW E310 integreert een rijkdom aan randapparatuur, zoals een geïntegreerde GPS-ontvanger die voor van de plaatsvoorlichting en tijd synchronisatie kunnen worden gebruikt, en dubbele USB-gastheerhavens die voor uitgebreide bergruimte en andere I/O apparaten kunnen worden gebruikt. Gebruikend overal verkrijgbaar materiaal, kunnen de gebruikers snel prototype en ingebedde toepassingen ontwikkelen.

USRP bedde reeks in gebruikt een Linux-distributie door het OpenEmbedded-kader wordt aangepast aan de specifieke behoeften van de toepassing te voldoen die. Het standaardbesturingssysteem is pre-geïnstalleerd met de software en de derdeontwikkelingshulpmiddelen USRP-van Hardwaredriver™ (UHD) zoals GNU-Radio. E310 steunt RFNoC-ook technologie. Het de ontwikkelingskader van RFNoC FPGA kan berekeningen in real time uitvoeren en aan de vereisten van breedbandsignaalverwerking voldoen.

Besturingssysteem en ontwikkelingskader
