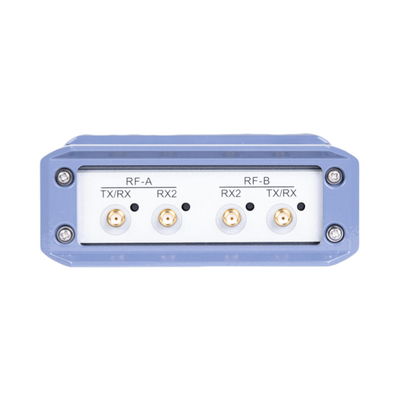

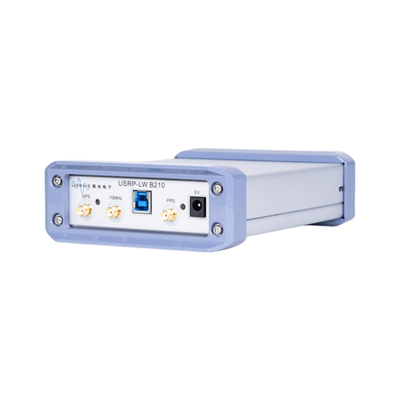

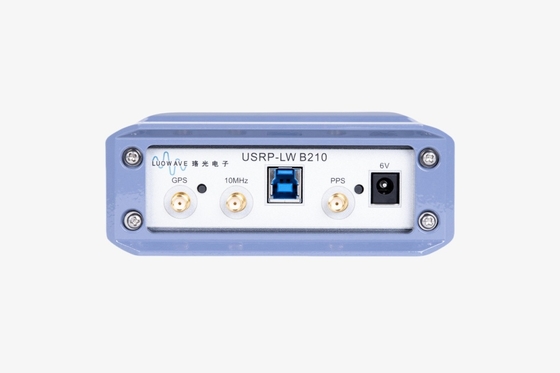

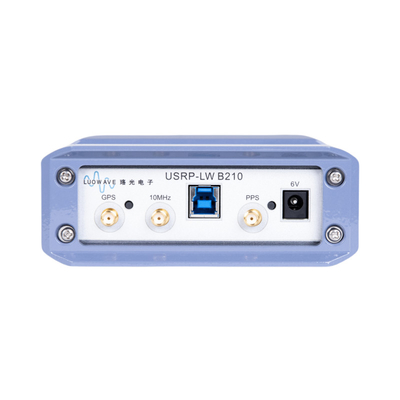

Software-defined radio,USRP-LW B210, compatibel met ETTUS USRP B210

Productoverzicht

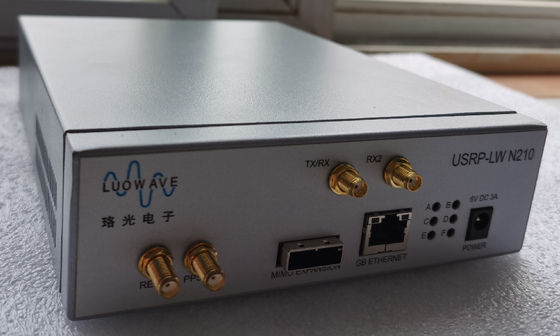

De USRP-LW N210 biedt een hoge bandbreedte en een hoge dynamische verwerkingskracht.USRP-LWDe N210 is bedoeld voor veeleisende communicatie-applicaties die dit soort snelle ontwikkeling vereisen. De productarchitectuur omvat een Xilinx® Spartan® 3A-DSP 3400 FPGA, 100 MS/s dual ADC,400 MS/s dual DAC en Gigabit Ethernet-connectiviteit voor het streamen van gegevens van en naar de hostprocessorsEen modulair ontwerp stelt de USRP N210 in staat om te werken van DC tot 6 GHz, terwijl een uitbreidingspoort meerdereUSRP-LWDe apparaten van de serie N210 moeten worden gesynchroniseerd en gebruikt in een MIMO-configuratie.USRP-LWN210 kan tot 50 ms/s streamen naar en van host-applicaties. Gebruikers kunnen aangepaste functies implementeren in de FPGA-fabriek, of in de ingebouwde 32-bits RISC softcore.De FPGA biedt ook het potentieel om tot 100 MS/s te verwerken in zowel de verzend- als ontvangrichtingenDe FPGA-firmware kan opnieuw worden geladen via de Gigabit Ethernet-interface.

DeUSRP-LWDe N210 is een verbeterde versie van de USRP N200 met een grotere FPGA.het verhogen van de maximale verwerkingscapaciteit tot 100 MS/s in beide richtingen en tegelijkertijd een potentiële verbetering van de verwerkingslatentie.

Hoofdkenmerken:

1Maximale transmissie snelheid: 50 ms/s

2. Gigabit Ethernet verbinding

3. MIMO-kabelverbinding gebaseerd op slechts één enkele transceiverlink per USRP-LW N210, dus MIMO-constructie moet worden gebouwd door twee of meer USRP-LW N210's

4. FPGA-verwerking aan boord

5.FPGA: Xilinx Spartan XC3SD3400A

6. ADCs:14 bits- 100 MS/s

7DAC's: 16 bits - 400 MS/s

8. Vermogen om een externe 5 of 10 MHz referentieklok te vergrendelen

9Optioneel interne GPS-servo-klok USRP-LW N210

Gedetailleerde prestaties:

Een modulair ontwerp stelt de USRP-LW N210 in staat om te werken van DC tot 6 GHz, terwijl een uitbreidingspoort meerdere apparaten van de USRP-LW N210-serie toestaat om te worden gesynchroniseerd en gebruikt in een MIMO-configuratie.Een optionele GPSDO-module kan ook worden gebruikt om de USRP-LW N210 referentieklok tot binnen 0 te disciplinen.01 ppm van de wereldwijde GPS-standaard. De USRP-LW N210 kan tot 50 MS/s streamen van en naar gastheertoepassingen. Gebruikers kunnen aangepaste functies implementeren in de FPGA-fabriek,of in de ingebouwde 32-bit RISC softcoreDe USRP-LW N210 biedt een grotere FPGA dan de USRP-LW N200 voor toepassingen die extra logica, geheugen en DSP-bronnen vereisen.De FPGA biedt ook het potentieel om tot 100 MS/s te verwerken in zowel de verzend- als ontvangrichtingenDe FPGA-firmware kan opnieuw worden geladen via de Gigabit Ethernet-interface.

Technische parameters:

Deze apparatuur bevat:

1. USRP-LW N210

2. 2 SMA-bulkheadkabels

3. 1 Gigabit Ethernet-kabel
