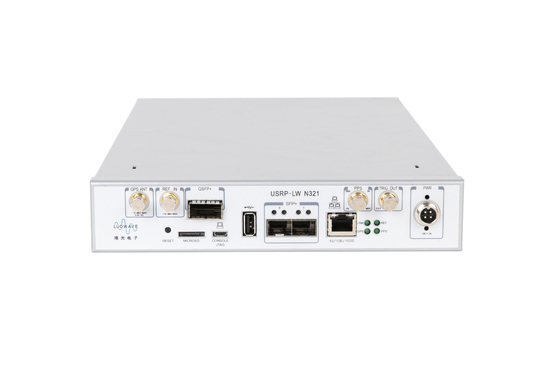

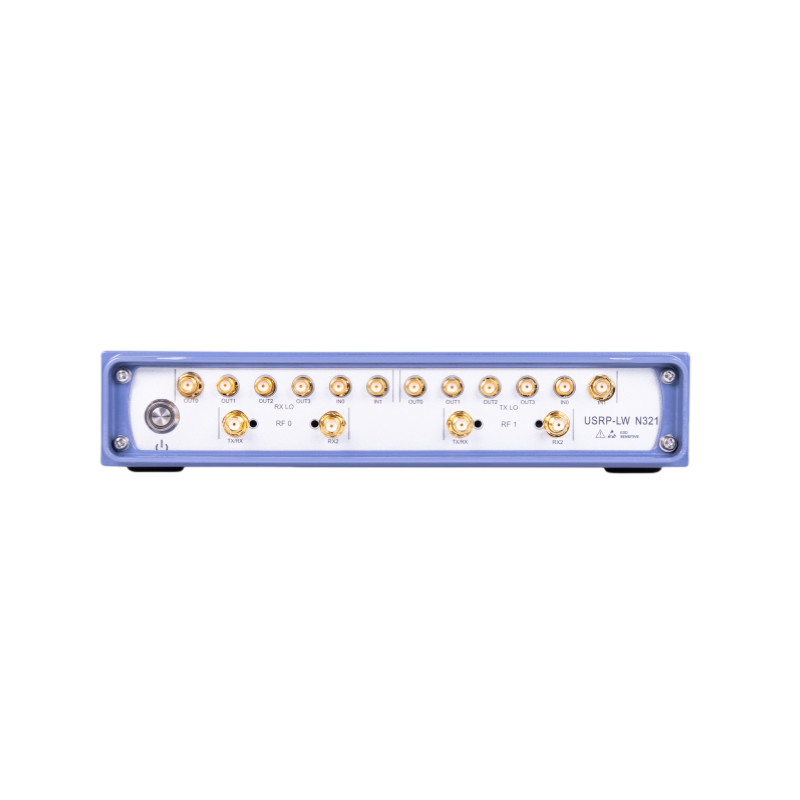

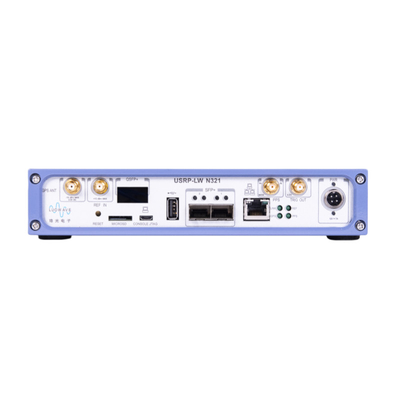

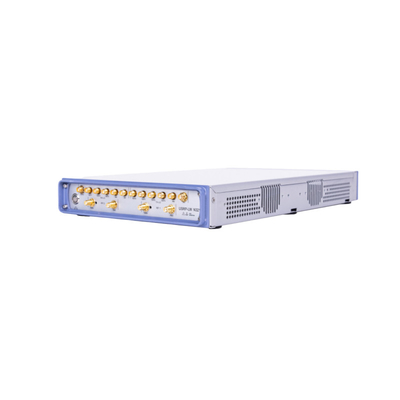

Universale software radioperifereel USRP-LW N321

Productoverzicht

USRP-LW N321 is een netwerk-SDR die betrouwbaarheid en storingstolerantie biedt voor implementatie in grootschalige en gedistribueerde draadloze systemen.Dit is een SDR met hoge prestaties die 2 RX- en 2 TX-kanalen biedt in een halfbreedte RU-grootteElk kanaal kan tot 200 MHz onmiddellijke bandbreedte bieden en een uitgebreid frequentiebereik van 3 MHz tot 6 GHz dekken.De basisbandprocessor gebruikt Xilinx Zynq-7100 SoC om een grote door de gebruiker programmeerbare FPGA te leverenHet heeft twee SPF+-poorten en één QSFP+-poort, ondersteunt 1 GbE, 10 GbE en Aurora-interfaces en kan high-throughput IQ streamen naar de host-pc of FPGA-coprocessor.De flexibele synchronisatiearchitectuur ondersteunt 10 MHz klokreferentie, PPS-tijdreferentie, externe TX- en RX-LO-invoer en GPSDO, die een fasecoherent MIMO-testplatform kan realiseren.

Hoofdkenmerken

1.Betrouwbare en storingafhankelijke inzet 2.Fernbeheer mogelijkheden 3.Stand-alone (embedded) of host-based (network stream) werking 4.Volledig geïntegreerd en geassembleerd (USRP N321 ondersteunt niet uitwisselbare dochterkaarten) 5.3 MHz tot 6 GHz uitgebreid frequentiebereik 6. Tot 200 MHz onmiddellijke bandbreedte per kanaal 7.2RX,2TX 8.RX,TX Filterbank 9.14-bit ADC, 16-bit DAC 10. Master clock rate:200,245.76250 MS / s 11. Xilinx Zynq-7100 SoC 12. Dual-core ARM Cortex-A9 800 MHz CPU 13.1 QSFP+-poort 14.2 SFP+-poorten (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora) 15. RJ45(1 GbE) 16. Clockreferentie 17.Referentietijd PPS 18.Externe RX LO, TX LO invoer- en uitvoerpoorten 19. Ingebouwd GPSDO 20.1 type A USB hostpoort 21.1 micro-USB-poort (seriële console, JTAG) 22. Watchdog timer 23. OpenEmbedded Linux 24.USRP-hardwaredrayver (UHD3).15.0.0 of hoger) en open source software API versie 25.RFNoCTM FPGA Development Framework

Technische index:
