ETTUS USRP X440 Compatibel USRP SDR, 8-kanaal, fasecoherent, Xilinx Zynq UltraScale+ MPSoC, USRP Software Defined Radio Device

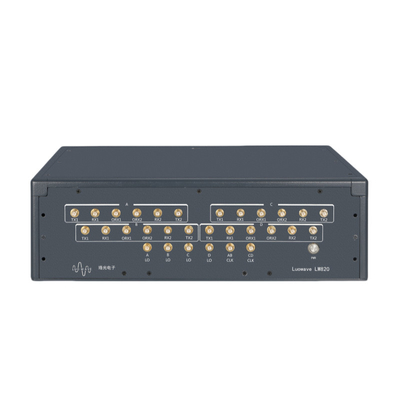

De Luowave LW820, volledig ontwikkeld door Wuhan Luowave Electronics, is een geavanceerde 8-kanaal coherente SDR-oplossing.integratie van ADI's ADRV9009 RF-transceiver en Xilinx UltraScale+ ZU11EG SoC voor superieure signaalverwerkingsprestatiesDit platform werkt op 75 MHz tot 6 GHz met 200 MHz onmiddellijke bandbreedte per kanaal en zorgt voor een zeer lage faseafwijking (<1°) over meerdere eenheden, waardoor het ideaal is voor 5G/6G, radar,Satcom, en toepassingen voor spectrumsensoren.

Kenmerken

✔ High-Performance Processing Core

• Xilinx ZU11EG MPSoC voor realtime basebandverwerking
• ADI ADRV9009 RFIC die breedbandoperatie mogelijk maakt (75 MHz ∼6 GHz)

✔ Multicanaal samenhang

• 8Tx/8Rx-kanalen met een fase-uitlijning tussen de apparaten van < 1°
• Ondersteunt externe referentieklok & PPS synchronisatie

✔ Scalable RF Architecture

• Uitbreiding van de bandbreedte voor mmWave-systeemintegratie
• 200 MHz onmiddellijke BW/kanaal voor breedbandsignalen

✔ High-speed data-interfaces

• PCIe & Gigabit Ethernet voor high-throughput streaming
• GPIO & JTAG voor hardwarecontrole en debugging

✔ Ondersteuning van het software-ecosysteem

• Compatibel met GNU Radio, MATLAB, LabVIEW
• Flexible API voor de ontwikkeling van aangepaste DSP-algoritmen

Blocdiagram

Softwarecompatibiliteit

Ondersteunt GNU Radio, LabVIEW, MATLAB en andere ontwikkelingsframeworks.

Fase synchronisatie test

De Luowave LW820 bevat 4 stukken ADRV9009. Het heeft niet alleen een multi-chip fase synchronisatie mechanisme, maar integreert ook een digitale kalibratie functie,met een vermogen van meer dan 10 WIn scenario's waarin meerdere chips samenwerken en complexe signaalverwerking betrokken is, is het mogelijk om de synchronisatie van de fase te verbeteren.De Luowave LW820 kan stabiel en nauwkeurig fase synchronisatie te behouden, voldoet aan de strenge toepassingsvereisten voor fase synchronisatie in 5G-communicatie, radardetectie, enz., en verbetert de algehele systeemprestaties effectief.De afwijking van de consistentie van de fase-synchronisatie kan 1° bereiken.
