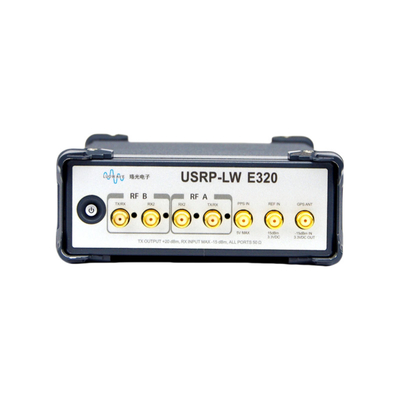

USRP-LW E320 2 Kanaal 70 MHz-6 GHz Frequentiebereik 56 MHz BW Elke E-serie Ingebedde USRP Software Defined Radio Device

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Markeren:

E-serie ingebedde USRP

2 Channel Embedded USRP

6 GHz Embedded USRP

Productbeschrijving

De USRP-LW E320 is een functierijke, hoogwaardige ingebedde Software Defined Radio (SDR) -apparaat met geoptimaliseerde upgrades in streamverwerking, synchronisatie, integratie,foutherstel, en remote management mogelijkheden.

Met een AD9361 RF-transceiver ondersteunt het een 2×2 MIMO-configuratie met een frequentiedekking van 70 MHz tot 6 GHz en een onmiddellijke bandbreedte van maximaal 56 MHz.De basisbandprocessor maakt gebruik van een Xilinx Zynq-7045 SoC, die FPGA-versnelling en een dual-core ARM-CPU integreert die onafhankelijk of samen kunnen werken.

Gebouwd op een open-source framework met ondersteuning voor aanpasbare Linux-systemen, biedt de USRP-LW E320 flexibele oplossingen voor gespecialiseerde toepassingsvereisten.Het systeem is vooraf geïnstalleerd met USRP Hardware Driver (UHD) en ontwikkeltools van derden zoals GNU RadioDit maakt het een ideaal platform voor draadloos communicatieonderzoek, veldtests en ingebedde toepassingen.

Kenmerken

Vermogen tot stand-alone werking
De apparatuur is uitgerust met een Intel Core i7-processor en ondersteunt Ubuntu- of Windows-besturingssystemen, en kan onafhankelijk werken zonder afhankelijk te zijn van een externe hostcomputer.Dit maakt het ideaal voor veldontplooiing en mobiele toepassingen..

Mechanisme voor synchronisatie met hoge precisie
Ondersteunt externe klokreferentie-invoer en PPS-tijdingsreferentie-invoer, met een optionele GPS-disciplineerde oscillator (GPSDO) voor een hoge nauwkeurigheid van het multi-channel MIMO-systeem synchronisatie.Deze functie is vooral geschikt voor gedistribueerde draadloze systemen.

Compact ontwerp en remote management

Compacte vormfactor:Een volledig afgesloten chassis met een standaardhoogte van 3U dat lichtgewicht, laag stroomverbruik en ruimtebesparende designvoordelen combineert.
Functionaliteit voor afstandsbeheer:Mogelijkheden voor updates, reboots en fabrieksresets op afstand, waardoor het beheer en onderhoud van het apparaat aanzienlijk wordt vereenvoudigd.

Ontwikkeling en softwareondersteuning
Het open source USRP Hardware Driver (UHD) API en RF Network-on-Chip (RFNoC) FPGA-ontwikkelingsframework stroomlijnen de softwareontwikkeling.Met naadloze integratie met open source tools zoals GNU Radio en MATLAB, kunnen gebruikers snel prototypes maken en op betrouwbare wijze verschillende SDR-toepassingen inzetten.

Specificaties

RF-parameter		Stroomvoorziening
IIP3 (bij typische NF)	-20 dBm	DC-invoerspanningstroom	10-14 V,3 A
Maximaal uitgangsvermogen	> 10 dBm	Maximaal energieverbruik	30 W
Grafiek van het geluid van de ontvanger	< 8,5 dB	Grootte
Parameters van de convertermodule		Grootte	173 x 106 x 45 mm
ADC-monsterafname (maximaal)	61.44 MSps	Werkomgeving
ADC-resolutie	12 bits	Werktemperatuurbereik	0-45°C
DAC-monsternamingspercentage	61.44 MSps	Temperatuurbereik voor opslag	-40-85°C
DAC-resolutie	12 bits	Werkvochtigheidsbereik	10% tot 90%
Maximaal bemonsteringspercentage van de host-pc	61.44MS/s	Bewaaringsvochtigheidsbereik	5% tot 95%

USRP SDR-vergelijking

V/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (module)	USRP-LW B205 (bord)
Afbeelding
Frequentiebereik	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Ondersteuning van twee dochterbedrijven	Ingebouwde twee Daughterboards (niet vervangbaar)	Ingebouwde twee Daughterboards (niet vervangbaar)	Ondersteuning van één dochterbord	Niet ondersteund
Max. Bandbreedte	160 MHz elk	200 MHz elk	100 MHz elk	8 bits breedte:80 MHz 16 bits breedte:25 MHz	56 MHz elk
Kanalen nr.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC's: ADS62P48 14-bits, instelbare sampling rate: 184.32, 200 MS/s DAC's: AD9146 16-bits, maximale bemonsteringssnelheid van 800 MS/s	ADC's:AD9695B 14-bits, instelbare bemonsteringspercentages: 200, 245,76 en 250 ms/s DACs:DAC37J82 16-bits, instelbare bemonsteringssnelheid: 200, 245,76 en 250 ms/s	AD9371 ADC's: 16-bits, instelbare bemonsteringspercentages: 122.88, 125 en 153,6 ms/s DAC's: 14-bit, instelbare steekproefsnelheden: 122.88, 125 en 153,6 ms/s	ADC's:ADS62P42 14 bit 100 MS/s DACs:AD9777 16 bit 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADC's:12位61.44MS/s DACs: 12 bits 61,44 ms/s
FPGA-model	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Gegevensinterface	GigE Port,10GbE-poort, PCIE x4	GigE Port,10GbE-poort, QSFP ((2*10G) A-USB, micro-US	GigE Port,10GbE-poort, A-USB, micro USB	Gigabit Ethernet Port	Ethernet-poort, USB2.0	USB3.0
Grootte (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Eenheidsprijs	9999	23999	17999	3699	5999	2199	2199	599
