Productdetails:
|

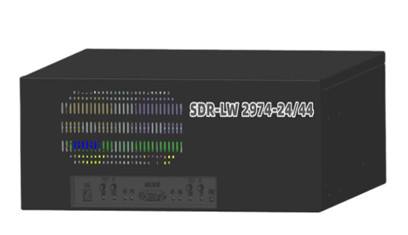

Onafhankelijke software Radioapparatuur SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 is het nieuwste product ontwikkeld door Wuhan Luowave SDR op basis van de klassieke radioapparatuur SDR-LW 2974. De zend- en ontvangstfrequentie wordt verhoogd tot 24GHz / 44GHz, terwijl alle functies en voordelen van de eerste worden geërfd.
Product Introductie
SDR-LW 2974 - 24/44 bestaat uit een ingebouwde processor, FPGA en RF front-end.Dit product heeft een ingebouwde Intel i7-processor, 500 GB SSD, 16 GB geheugen.Frequentiebereik van 10 MHz - 24 GHz/44 GHz, bandbreedte tot 160 MHz.Er zijn meerdere optionele high-speed interfaces (PCIe, Gigabit Ethernet en 10 Gigabit Ethernet-poorten) en een resource-rijke, door de gebruiker programmeerbare Kintex-7 FPGA.Zoals alle USRP-apparaten gebruikt dit apparaat een open source, platformonafhankelijke UHD-driver die de meeste toepassingen en SDR-frameworks ondersteunt, zoals GNU Radio, Matlab en LabView.
Typische toepassingsscenario's
De nieuwe producten uit de Luowave-millimetergolfserie kunnen ondersteunen: 5G FR2-toepassing;Generatie en analyse van vectorsignalen;Satellietcommunicatietoepassingen;Toepassingen voor kanaalmetingen;Geïntegreerde applicatie voor communicatiebewustzijn.
5G FR2-toepassingen:
Generatie en analyse van vectorsignalen:
Toepassingen voor satellietcommunicatie:
Toepassing kanaalmeting:
Geïntegreerde toepassing van communicatieperceptie:
Hoofdkenmerk
i7-processor met Linux RTOS | JTAG-interface |
PCIe Gen 2 x4-interface | |
500 GB SSD, 16 GB RAM | Vier USB 3.0-poorten |
10 MHz-6 GHz frequentiedekking | Dubbele SPF+-poorten |
Tot 160M onmiddellijke bandbreedte per kanaal | Ingebouwde Xilinx Kintex-7 FPGA |
Ondersteuning van twee transmissies en twee ontvangers tegelijkertijd | Ondersteuning voor externe klokreferentie en PPS-tijdreferentie |
RFNoC FPGA-ontwikkelingskader | Ondersteuning van GNU-radio, Matlab, LabView |
Industriële rekenmachine
verwerker | Intel I7 9700 |
Geheugenkaart | 16G |
SFP | 10Gbps |
PCIe-kabel | PCIe Gen 2x4 |
RJ45 | 1Gbps |
FPGA en basisband
FPGA | Kintex-7 XC7K410T |
DRAM | 1G |
ADC-resolutie | 14bit |
DAC-resolutie | 16bit |
ADC-bemonsteringsfrequentie | 200M/S |
Als de digitale verwerkingskern van de SDR-LW 2974 - 24/44, biedt de Xilinx Kintex-7 FPGA directe high-speed connectiviteit met alle belangrijke componenten, inclusief de RF-front-end, hostinterface en DDR3-geheugen.De standaard FPGA biedt alle UHD's voor digitale down-conversie en digitale up-conversie, fijne frequentieafstemming en enkele andere DSP-functionele blokken.Gebruikers kunnen hun eigen DSP-verwerkingsmodules ontwikkelen en implementeren door gebruik te maken van de overvloedige FPGA-reserveruimte en het ontwikkelingsraamwerk dat wordt ondersteund door USRP.
RF-index
Overdragen | Ontvangst | ||
Aantal kanalen | 2 | Aantal kanalen | 2 |
Frequentiebereik | 10 MHz- 24 GHz/ 44 GHz | Frequentiebereik | 10 MHz- 24 GHz/ 44 GHz |
frequentie stap | minder dan 1 KHz | frequentie stap | minder dan 1 KHz |
maximaal uitgangsvermogen | 10dBm | maximaal ingangsvermogen | -15dBm |
Krijg bereik | 31,5dB | Krijg bereik | 37,5dB |
Win stap | 0,5dB | Win stap | 0,5dB |
Maximale real-time bandbreedte | 160MHz | Maximale real-time bandbreedte | 160MHz |
Ruis figuur | 9dB |
Stroom
Spanning | 220V |
huidig | maximaal 2A |
omgeving
Werktemperatuur | 0-50℃ |
maximale hoogte | 2000m |
vochtigheid | 10%-90% (geen condensatie) |
Omgeving | binnen buiten |
structuur grootte
fysieke afmetingen | 44 * 32,8 * 13,3 cm |
Gewicht (SDR-LW 2974-24) | 9,3 kg |
Gewicht ( SDR -LW 2974-44 ) | 10,2 kg |
Accessoires
SDR-LW 2974-24/44-accessoires omvatten één netsnoer, vier omnidirectionele antennes, één standaard netwerkkabel, één DP-naar-HDMI-kabel, één SFP-module, één USB-datakabel, één set standaard toetsenbord en muis, één monitor (kies een LCD-monitor of tabletcomputer).
Gratis vooraf geïnstalleerde software:
Vooraf geïnstalleerde softwareomgeving | Ubuntu, UHD, GNU-radio | |
USRP-gebruikshandleiding | Video's, handleidingen | |
Gnuradio DEMO-koffer | Analoge modulatie, digitale modulatie, spectrumdetectie, signaaltransceiver met één toon, radio | |
Eenvoudig 4G-LTE basisstation communicatiesysteem op basis van SRSlte | ||
videotransmissiesysteem | ||
ADS-B Signaalontvangstsysteem voor de burgerluchtvaart | ||
Nog wat ander lesmateriaal | "Principes van communicatie" | Communicatiebron, analoge bron, experiment met digitale bron |
Kanaalmodel: AWGN, vervagend kanaalexperiment | ||
Analoog modulatiesysteem: AM-, DSB-modulatie- en demodulatie-experimenten | ||
"Mobiele communicatie" | GMSK, 8PSK modulatie- en demodulatie-experiment | |
"Digitale signaalverwerking" | Het genereren van een discreet tijdsignaal en de basiswerking ervan | |
"Softwareradio" | Complexe weergave van digitaal kwadratuurbasisbandsignaal en basismodel van kwadratuurdemodulatie | |
Officiële website-applicatievideo |
Optionele betaalde software:
richting mobiele communicatie | 5G RF-acquisitiesysteem |
5G analoog basisstation en terminalsysteem | |
4G analoog basisstation en terminalsysteem | |
MIMO-systeem | |
CDMA asynchrone communicatie | |
kanaal emulatie | |
Tactisch datalink Link11-simulatiesysteem | |
Radar en detectie | anti-drone systeem |
software-radar | |
Signaaloverdracht en analysesysteem | RF-opname- en afspeelsystemen |
Spectrumanalysesysteem | |
OFDM MIMO-videotransmissie | |
Satellietcommunicatie | GNSS-simulatiesysteem |
Cursusmateriaal | "Principes van communicatie" |
"Mobiele communicatie" | |
"Digitale signaalverwerking" | |
"Softwareradio" | |
"Radarprincipe" |
LUOWAVE-appwinkel:
"LUOWAVE App Store" is het applicatiesoftwareplatform van LUOWAVE.Er is een groot aantal applicatiesoftware ontwikkeld door Luowave zelf en door derden op het platform, waaronder draadloze communicatie, radar en detectie, draadloos testen en meten, teledetectie en navigatie, leerplatform en andere gebieden.Alle applicatiesoftware op het platform is ontwikkeld op basis van het Luowave-softwareradioplatform en we zullen een strikte testprocedure en kwaliteitscontrole uitvoeren om ervoor te zorgen dat de software tegelijkertijd stabiel en betrouwbaar is.De Luowave-appstore wordt continu bijgewerkt zodat de software de nieuwste en meest geoptimaliseerde is.
De meeste gebruikers van softwareradio kunnen op dit platform de applicaties zoeken en vinden die ze nodig hebben, waardoor ze geen tijd en moeite hoeven te besteden aan het ontwikkelen van hun eigen software.We verwelkomen alle app-ontwikkelaars die hun eigen applicatiesoftware aan dit platform willen leveren.En we zullen hen helpen om volledig te profiteren van onze nieuwe hardwaretechnologie in de ontwikkelingsfase van de software.
App Winkel applicatie-interface
