Productdetails:
|

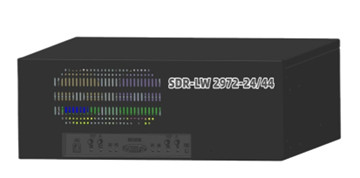

SDR-LW 2972-24/44 is het nieuwste product ontwikkeld door Wuhan Luowave SDR op basis van de klassieke radioapparatuur SDR-LW 2972. De zend- en ontvangstfrequentie zijn verhoogd tot 24GHz/44GHz, terwijl alle functies en voordelen van de Origineel 2972.
Product Introductie
SDR-LW 2972-24/44 neemt het ontwerp over waarbij de RF-front-end is geïntegreerd in de AD9361.De AD9361 ondersteunt direct de op- en neerwaartse conversie van de frequentie aan de RF-kant en kan in realtime een bandbreedte van 56 MHz bieden.En de tweerichtingssignaallink van de AD9361 wordt gebruikt om coherente MIMO-mogelijkheden te bieden.De hostcomputer kan signaalverwerking en besturing uitvoeren op de AD9361 door een reeks bewerkingen te implementeren op de FPGA van het model Spartan6 XC6SLX150 via de USB 3.0-poort.De SDR-LW 2972-24/44 biedt een maximale doorvoer van 61,44 MS/s.Het apparaat maakt gebruik van een open source platformonafhankelijke UHD-driver en UHD ondersteunt de meeste applicaties en SDR-frameworks, zoals GNU Radio, Matlab en Lab View.
Typische toepassingsscenario's
De nieuwe producten uit de Luowave-millimetergolfserie kunnen ondersteunen: 5G FR2-toepassing;Generatie en analyse van vectorsignalen;Satellietcommunicatietoepassingen;Toepassingen voor kanaalmetingen;Geïntegreerde applicatie voor communicatiebewustzijn.
5G FR2-toepassingen:
Vsectorsignaal genereren en analyseren:
Toepassingen voor satellietcommunicatie:
Toepassing kanaalmeting:
Geïntegreerde toepassing van communicatieperceptie:
Hoofdkenmerk
i7-processor met Linux RTOS | USB 3.0-interface |
500 GB SSD, 16 GB RAM | Ingebouwde Spartan6 XC6SLX150 FPGA |
70 MHz - 24 GHz/44 GHz frequentiedekking | Ondersteuning voor externe klokreferentie en PPS-tijdreferentie |
Ondersteuning van twee transmissies en twee ontvangers tegelijkertijd | |
RFNoC FPGA-ontwikkelingskader | Ondersteuning van GNU Radio, Lab View, Matlab |
Industriële rekenmachine
verwerker | Intel I7 9700 |
Geheugenkaart | 16G |
USB | USB 3.0 |
netwerk poort | RJ45 |
weergave-interface | HDMI |
FPGA en basisband
FPGA | Spartaanse 6 XC6SLX150 |
DRAM | 1G |
ADC-resolutie | 12 bits |
DAC-resolutie | 12 bits |
ADC-bemonsteringsfrequentie | 61,44 m/s |
Als de digitale verwerkingskern van de SDR-LW 2972 - 24/44, biedt de Spartan 6 XC6SLX150 directe high-speed connectiviteit met alle belangrijke componenten, inclusief de RF-front-end, hostinterface en DDR3-geheugen.De standaard FPGA biedt alle UHD's voor digitale down-conversie en digitale up-conversie, fijne frequentieafstemming en enkele andere DSP-functionele blokken.Gebruikers kunnen hun eigen DSP-verwerkingsmodules ontwikkelen en implementeren door gebruik te maken van de overvloedige FPGA-reserveruimte en het ontwikkelingsraamwerk dat wordt ondersteund door USRP.
RF-index
Tvrijgave | Rontvangst | ||
Aantal kanalen | 2 | Aantal kanalen | 2 |
Frequentiebereik | 70 MHz- 24 GHz/ 44 GHz | Frequentiebereik | 70 MHz- 24 GHz/ 44 GHz |
Nauwkeurigheid van de lokale oscillator | 2ppm | ||
maximaal uitgangsvermogen | 10dBm | maximaal ingangsvermogen | -15dBm |
Krijg bereik | 90dB | Krijg bereik | 75dB |
Win stap | 1dB | Win stap | 1dB |
Maximale real-time bandbreedte | 56 MHz | Maximale real-time bandbreedte | 56 MHz |
Ruis figuur | 9dB |
stroom
Spanning | 220V |
huidig | maximaal 2A |
omgeving
Werktemperatuur | 0-50℃ |
Maximale hoogte | 2000m |
Vochtigheid | 10%-90% (geen condensatie) |
Omgeving | binnen buiten |
fysieke afmetingen | 41,1 x 43,8 x 10,4 cm |
Gewicht (SDR-LW 2972-24) | 6,73 Kg |
Gewicht (SDR-LW 2972-44) | 7,61 Kg |
Accessoires
SDR-LW 2972-24/44-accessoires omvatten één netsnoer, één adapter, vier omnidirectionele antennes, één HDMI-kabel, één set standaard toetsenbord en muis en één monitor (kies een LCD-monitor of tablet).
Vooraf geïnstalleerde softwareomgeving | Ubuntu, UHD, GNU-radio | |
USRP-gebruikshandleiding | Video's, handleidingen | |
Gnuradio DEMO-koffer | Analoge modulatie, digitale modulatie, spectrumdetectie, signaaltransceiver met één toon, radio | |
Eenvoudig 4G-LTE basisstation communicatiesysteem op basis van SRSlte | ||
videotransmissiesysteem | ||
ADS-B Signaalontvangstsysteem voor de burgerluchtvaart | ||
Nog wat ander lesmateriaal | "Principes van communicatie" | Communicatiebron, analoge bron, experiment met digitale bron |
Kanaalmodel: AWGN, vervagend kanaalexperiment | ||
Analoog modulatiesysteem: AM-, DSB-modulatie- en demodulatie-experimenten | ||
"Mobiele communicatie" | GMSK, 8PSK modulatie- en demodulatie-experiment | |
"Digitale signaalverwerking" | Het genereren van een discreet tijdsignaal en de basiswerking ervan | |
"Softwareradio" | Complexe weergave van digitaal kwadratuurbasisbandsignaal en basismodel van kwadratuurdemodulatie | |
Officiële website-applicatievideo |
Gratis vooraf geïnstalleerde software
Optionele betaalde software
richting mobiele communicatie | 5G RF-acquisitiesysteem |
5G analoog basisstation en terminalsysteem | |
4G analoog basisstation en terminalsysteem | |
MIMO-systeem | |
CDMA asynchrone communicatie | |
kanaal emulatie | |
Tactisch datalink Link11-simulatiesysteem | |
Radar en detectie | anti-drone systeem |
software-radar | |
Signaaloverdracht en analysesysteem | RF-opname- en afspeelsystemen |
Spectrumanalysesysteem | |
OFDM MIMO-videotransmissie | |
Satellietcommunicatie | GNSS-simulatiesysteem |
Cursusmateriaal | "Principes van communicatie" |
"Mobiele communicatie" | |
"Digitale signaalverwerking" | |
"Softwareradio" | |
"Radarprincipe" |
LUOWAVE-appwinkel:
"LUOWAVE App Store" is het applicatiesoftwareplatform van LUOWAVE.Er is een groot aantal applicatiesoftware ontwikkeld door Luowave zelf en door derden op het platform, waaronder draadloze communicatie, radar en detectie, draadloos testen en meten, teledetectie en navigatie, leerplatform en andere gebieden.Alle applicatiesoftware op het platform is ontwikkeld op basis van het Luowave-softwareradioplatform en we zullen een strikte testprocedure en kwaliteitscontrole uitvoeren om ervoor te zorgen dat de software tegelijkertijd stabiel en betrouwbaar is.De Luowave-appstore wordt continu bijgewerkt zodat de software de nieuwste en meest geoptimaliseerde is.
De meeste gebruikers van softwareradio kunnen op dit platform de applicaties zoeken en vinden die ze nodig hebben, waardoor ze geen tijd en moeite hoeven te besteden aan het ontwikkelen van hun eigen software.We verwelkomen alle app-ontwikkelaars die hun eigen applicatiesoftware aan dit platform willen leveren.En we zullen hen helpen om volledig te profiteren van onze nieuwe hardwaretechnologie in de ontwikkelingsfase van de software.
EENPPOp te slaan applicatie-interface
