Mimo-OFDM modulatiesysteem

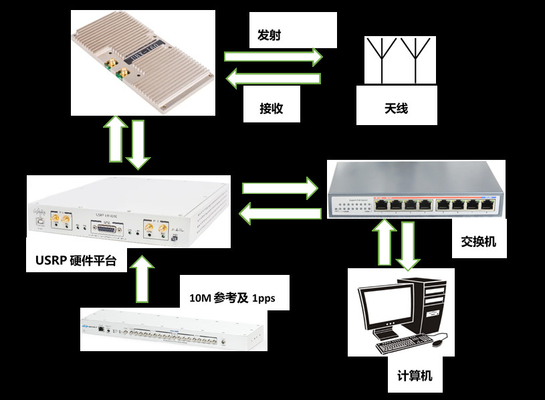

Gebaseerd op usrp-LW X310 en de rf-dochterraad ubx-LW 160M, werd een systeem mimo-OFDM van 4x4 met succes opgebouwd. Het het blokdiagram wordt van de systeemverbinding getoond in het volgende cijfer:

Het principe van de systeemimplementatie wordt getoond in het volgende cijfer:

• De hostcomputer voert gegevens spatio-temporal codage en OFDM-modulatie uit om baseband modulatiegegevens te produceren;
• De hostcomputer gaat de gegevens door een gigabitschakelaar aan over twee usrp-LW X310s voor verdere verwerking: eerste digitale upconversion, en dan door DAC Transformation, die een digitaal signaal in een analoog signaal omzet;
• De dochterraad zet het baseband signaal in een gespecificeerde frequentie om door upconversion, en dan verstuurt de antenne het signaal;
• De antenne op het ontvangende eind ontvangt een signaal in het elektromagnetische milieu,
• De dochterraad op het ontvangende eind downconverts het elektrosignaal, zet het verwerkte signaal in analoog-digitaal van ADC in usrp-LW X310 om, en verzendt het dan naar FPGA voor digitale downconversion, en gaat dan de verwerkte die gegevens door de schakelaar over tot de hostcomputer voor verdere verwerking wordt overgegaan;
• De hostcomputer decompresseert het signaal BYDM, decodeert het spatio-temporal coderen, en krijgt de baseband gegevens terug
