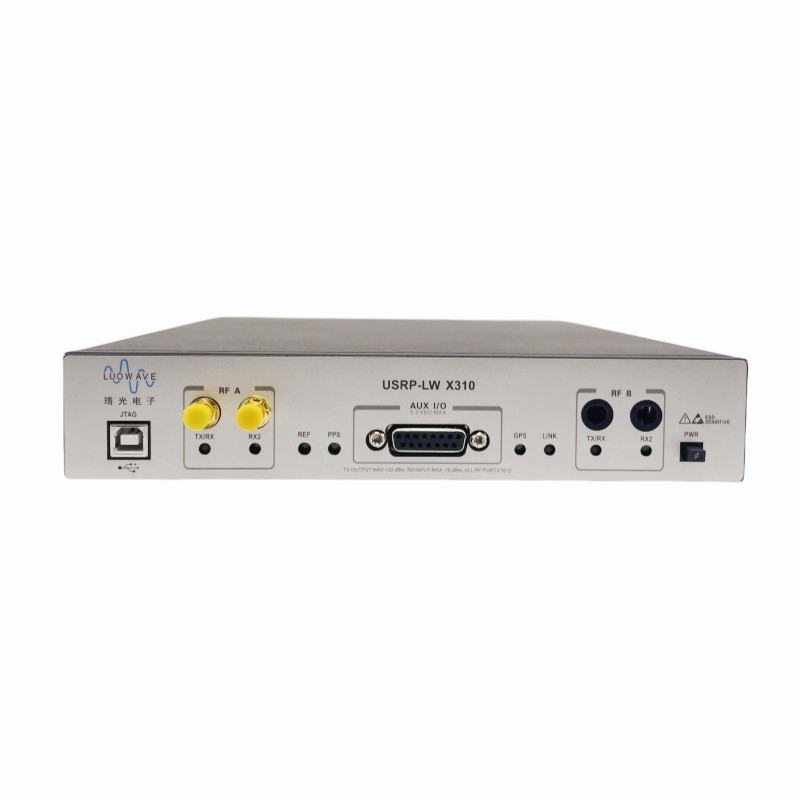

Universal Software Defined Radio Platform,USRP-LW 2940

De USRP-LW 2940 is een hoogwaardig, schaalbaar software-defined radio (SDR) platform voor het ontwerpen en implementeren van draadloze communicatiesystemen van de volgende generatie.Het bestaat uit één USRP-LW X310 en twee WBX-LW 40MHz RF dochterboards

DeUSRP-LW 2940De hardware-architectuur combineert twee uitgebreide bandbreedte-dochterbordslots met een bandbreedte van maximaal 40M van 50 MHz tot 2,2 GHz.Gigabit/10 Gigabit Ethernet-poorten), evenals een bronrijke, door de gebruiker programmeerbare Kintex-7 FPGA.USRP-LW 2940gebruikt een open source cross-platform UHD-driver, met een groot aantal ontwikkelingsframeworks, compatibele referentiearchitecturen en open source-projecten.

Als de digitale verwerkingskern van deUSRP-LW 2940De XC7K410T FPGA zorgt voor hogesnelheidsconnectiviteit tussen alle belangrijke componenten.De standaard FPGA biedt alle UHD's voor het besturen van digitale downconversie en digitale upconversieGebruikers kunnen profiteren van de vrije ruimte van de bronrijke Kintex-7 FPGA, plus het RFNoC-ontwikkelingsframework dat wordt ondersteund door USRP,de ontwikkeling en implementatie van hun eigen DSP-verwerkingsmodules.

DeUSRP-LW 2940De uitrustingskit omvat: éénUSRP-LW 2940hoofdapparaat, Gigabit-kabel, SFP+ Gigabit-adapter, voedingsadapter, USB2.0 JTAG-kabel, SMA-connector RF-kabel 4 root.

Performancevergelijkingstabel van FPGA's van de Ethernet-poortserie en de X-serie

DeUSRP-LW 2940De Gigabit Ethernet-poort op het paneel van het apparaat is een van de eenvoudigste en meest gebruikte verbindingsmethoden.Voor toepassingen met uitgebreide bandbreedte en lage latentie, zoals PHY/MAC-studies, biedt de X310 een efficiënte businterface PCIe x4 voor deze deterministische werking.10 Gigabit-poort is de beste keuze.

DeUSRP-LW 2940Het bevat veel extra functies die een aantal andere draadloze toepassingen zullen helpen.De optionele interne GPSDO zorgt voor een hoogprecisie-frequentiereferentie bij synchronisatie met het GPS-systeem met een synchronisatievertraging van minder dan 50ns. De gebruiker kan externe componenten zoals versterkers en schakelaars via de GPIO-interface bedienen, input ondersteunen zoals event triggers en debugsignalen observeren.USRP-LW 2940bevat ook een interne JTAG-adapter waarmee ontwikkelaars gemakkelijk nieuwe FPGA-afbeeldingen kunnen laden en debuggen.
