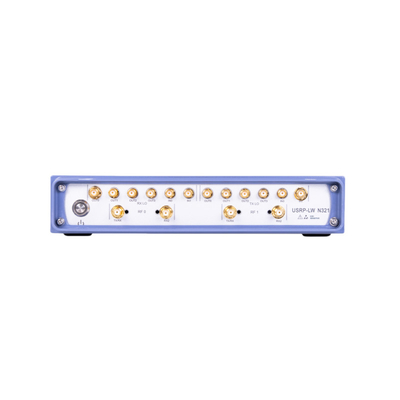

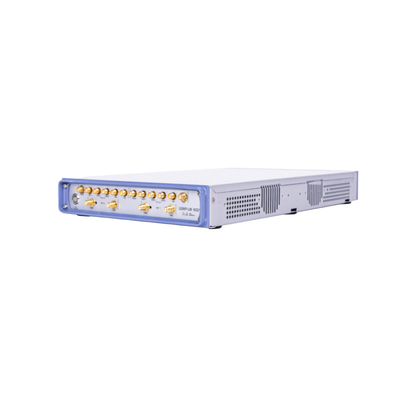

Ethernet-poortreeks USRP-LW N321

Productoverzicht
De USRP-LW N321 is een netwerk-software gedefinieerde radio die betrouwbaarheid en storingstolerantie biedt voor implementatie in grootschalige en gedistribueerde draadloze systemen.Dit is een high-performance SDR die een uniek RF-ontwerp gebruikt dat 2 RX's en 2 in een half breed RU-formaat TX-kanaal levertElk kanaal biedt tot 200 MHz onmiddellijke bandbreedte en dekt een uitgebreid frequentiebereik van 3 MHz tot 6 GHz.De basisbandprocessor gebruikt de Xilinx Zynq-7100 SoC om grote door de gebruiker programmeerbare FPGAs in realtime te leverenHet heeft twee SPF+-poorten en 1 QSFP+-poort, en ondersteunt 1 GbE, 10 GbE,en Aurora-interface die high-throughput IQ streams levert naar een host PC of FPGA coprocessor.


De flexibele synchronisatiearchitectuur ondersteunt 10 MHz clockreferentie, PPS-tijdreferentie, externe TX- en RX-LO-invoer en GPSDO voor fasecoherent MIMO-testplatform.De USRP-LW N321 heeft de mogelijkheid om TX en RX LO te importeren boven 450 MHz ondersteuningsfrequenties, waardoor het geschikt is voor het bouwen van grote, fase-coherente onderwerpen die geschikt zijn voor een verscheidenheid aan geavanceerde draadloze onderzoeksonderwerpen.de USRP-LW N321 maakt het mogelijk om de TX en RX LO in de Star-configuratie te exporteren naar meerdere andere USRP-LW N321-apparaten.
De USRP-LW N321 maakt gebruik van de nieuwste softwareontwikkelingen van UHD om de controle en het beheer van meerdere apparaten op het netwerk te vereenvoudigen, met unieke remote management taken zoals debugging,het updaten van software, opnieuw opstarten, terugzetten naar de fabrieksstatus en de gezondheid van het systeem controleren.

Hoofdkenmerken:

• Betrouwbare en foutloze inzet
• Vermogen voor afstandsbeheer
• Stand-alone (ingebedde) of hostgebaseerde (netwerkstroom) activiteiten
• Volledig geïntegreerd en geassembleerd (uitwisselbare dochterkaarten worden niet ondersteund door USRP N321).
• Uitgebreid frequentiebereik van 3 MHz tot 6 GHz
• Instantane bandbreedte tot 200 MHz per kanaal
• 2RX,2TX
• RX, TX filterbanken
• 14 bit ADC, 16 bit DAC
• Meesterklokken: 200, 245.76, en 250 ms/s
• Xilinx Zynq-7100 SoC
• Dual-core ARM Cortex-A9 800 MHz CPU

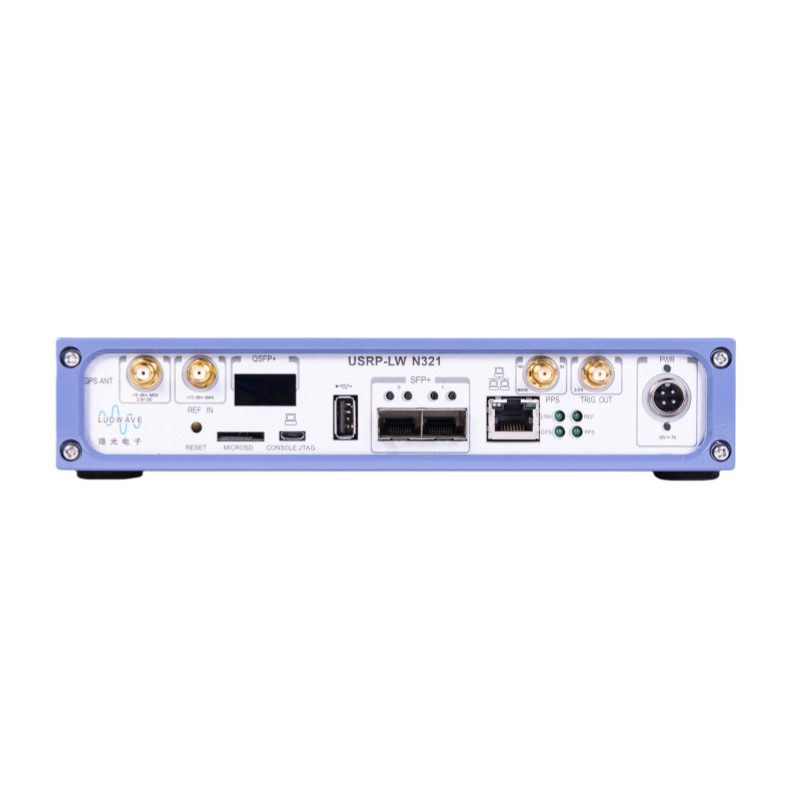

• 1 QSFP+-poort
• 2 SFP+-poorten (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• RJ45 ((1 GbE)
• Clockverwijzing
• Referentietijd KPS
• Externe RX LO- en TX LO-in- en uitgangspoorten
• 1 USB-hostpoort type A
• 1 micro-USB-poort (serieconsole, JTAG).
• Watchdog timer
• OpenEmbedded Linux
• USRP-hardwaredrivers (UHD3.15.0.0 of hoger) en open source software API-versies
• RF Network-on-Chip (RFNoCTM) FPGA-ontwikkelingskader

Technische specificaties
