Productdetails:
|
Hoog licht: | GPSDO 4G LTE USRP,De raad Opgezette hoge nauwkeurigheid van GPSDO,GPSDO 4G LTE USRP |
---|

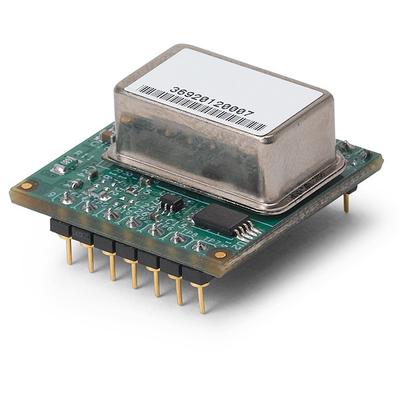

Dit is een GPS-Gedisciplineerde, oven-gecontroleerde kristaloscillator (GPSDO), die met een USRP X300 of X310 compatibel is. GPSDO verstrekt een hoog-nauwkeurigheid 10 Mhz verwijzings en 1 PPS signaal. Dit staat ontwikkelaars toe om systeem op te bouwen die toepassingen met strakke synchronisatievereisten, of globale timingsgroepering binnen 50 NS dienen.
Dit is een GPS-Gedisciplineerde, oven-gecontroleerde kristaloscillator (GPSDO), die met een USRP X300 of X310 compatibel is. Het kan ook met USRP B200/B210 worden gebruikt, maar het systeem zal externe macht vereisen. GPSDO verstrekt een hoog-nauwkeurigheid 10 Mhz verwijzings en 1 PPS signaal, die ontwikkelaars toestaat om systemen op te bouwen die toepassingen met betere frequentienauwkeurigheid en globale timingsgroepering dienen.
Wij adviseren het lezen van de GPSDO-Selectiegids om dit te verzekeren het juiste apparaat voor uw toepassing is.
Modulespecificaties | ||
1 PPS Nauwkeurigheid | ±50ns aan UTC RMS (1-sigma) Gesloten GPS | |
Overblijfselstabiliteit | <> | |
1 PPS Output (OCXO-Geproduceerd Vliegwiel) | 3.3VDC CMOS | |
Rs-232 controle | NMEA & scpi-99 die Controlebevelen, in UHD wordt geïntegreerd | |
GPS-Frequentie | L1, C/A 1574MHz | |
GPS-Antenne | Actief (5V-compatibel systeem) of Passief | |
GPS-Ontvanger | 50 Mobiele kanalen, WAAS, EGNOS, geschikt MSAS | |
Gevoeligheid | Aanwinst -142dBm, het Volgen -168dBm | |
TTFF | Koud Begin: <45 sec=""> | |
ADEV | 1E-11 bij 1s | |
Opwarmingstijd/Stabilisatietijd | <5 min="" at=""> | |
Leveringsvoltage (Vdd) | 3.3/5VDC | |
Machtsconsumptie | 0.7W maximum | |
Werkende Temperatuur | 0C aan +60C | |
Opslagtemperatuur | -45C aan 85C | |
Oscillatorspecificaties | ||
Frequentieoutput | 10MHz | |
10MHz reconstitueer | ±2E-08 na 1 uur bij 25C | |
Frequentiestabiliteit over Temperatuur (open Voorwaarde) | ±2.5E-08 | |
Opwarmingstijd | < 1="" min="" at=""> | |
Faselawaai bij 10MHz | 1Hz | -75dBc/Hz |
10Hz | -110dBc/Hz | |
100Hz | -132dBc/Hz | |
1kHz | -142dBc/Hz | |
10kHz | <-145dbc> |
