Productdetails:
|
Hoog licht: | het Basisstation USRP B200 van 4G LTE,het Basisstation GPSDO van 4G LTE,Het Basisstation TCXO van USRP B200 4G LTE |
---|

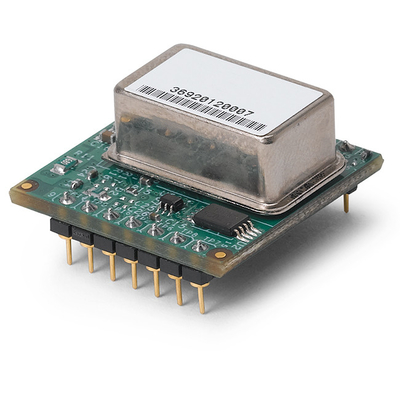

Dit is een GPS-Gedisciplineerde, temperature-controlled kristaloscillator (GPSDO), die voor gebruik met een USRP B200/B210 wordt geadviseerd. GPSDO verstrekt een hoog-nauwkeurigheid 10 Mhz verwijzings en 1 PPS signaal, die ontwikkelaars toestaat om systemen op te bouwen die toepassingen met betere frequentienauwkeurigheid (ppb 75 in geopende voorwaarde) of globale timingsgroepering dienen (50 NS in gesloten voorwaarde).
Dit is een GPS-Gedisciplineerde, temperature-controlled kristaloscillator (GPSDO), die voor gebruik met een USRP B200/B210 wordt geadviseerd. GPSDO verstrekt een hoog-nauwkeurigheid 10 Mhz verwijzings en 1 PPS signaal, die ontwikkelaars toestaat om systemen op te bouwen die toepassingen met betere frequentienauwkeurigheid (ppb 75 in geopende voorwaarde) of globale timingsgroepering dienen (50 NS in gesloten voorwaarde).
In tegenstelling tot de op OCXO-Gebaseerde versie, die voor gebruik met USRP X300/X310 wordt geadviseerd, kan deze lagere machtsmodule met USRP B200/B210 in een USB bus-aangedreven configuratie worden gebruikt.
Wij adviseren het lezen van de GPSDO-Selectiegids om dit te verzekeren het juiste apparaat voor uw toepassing is.
Modulespecificaties | ||
1 PPS Nauwkeurigheid | ±50ns aan UTC RMS (1-sigma) Gesloten GPS | |
1 PPS Output | 3.3VDC CMOS | |
Rs-232 controle | NMEA & scpi-99 die Controlebevelen, in UHD wordt geïntegreerd | |
GPS-Frequentie | L1, C/A 1574MHz | |
GPS-Antenne | Actief (5V-compatibel systeem) of Passief | |
GPS-Ontvanger | 50 Mobiele kanalen, WAAS, EGNOS, geschikt MSAS | |
Gevoeligheid | Aanwinst -142dBm, het Volgen -168dBm | |
TTFF | Koud Begin: <45 sec=""> | |
ADEV | 1E-11 bij 1s | |
Opwarmingstijd/Stabilisatietijd | <5 min="" at=""> | |
Leveringsvoltage (Vdd) | 3.3V | |
Machtsconsumptie | 0.5W maximum | |
Werkende Temperatuur | 0C aan +60C | |
Opslagtemperatuur | -45C aan 85C | |
Oscillatorspecificaties | ||
Frequentieoutput | 10MHz | |
10MHz reconstitueer | ±2E-08 na 1 uur bij 25C | |
Frequentiestabiliteit over Temperatuur (open Voorwaarde) | ±7.5E-08 | |
Opwarmingstijd | < 1="" min="" at=""> | |
Faselawaai bij 10MHz | 1Hz | -65dBc/Hz |
10Hz | -102dBc/Hz | |
100Hz | -132dBc/Hz | |
10kHz | <-152dbc> |
