160MHz de ingebedde Software bepaalde Radio het Geheugenkaart van Ettus USRP X310 16G

160MHz de ingebedde Software bepaalde Radio het Geheugenkaart van Ettus USRP X310 16G
160MHz de ingebedde Software bepaalde Radio het Geheugenkaart van Ettus USRP X310 16G 160MHz de ingebedde Software bepaalde Radio het Geheugenkaart van Ettus USRP X310 16G 160MHz de ingebedde Software bepaalde Radio het Geheugenkaart van Ettus USRP X310 16G

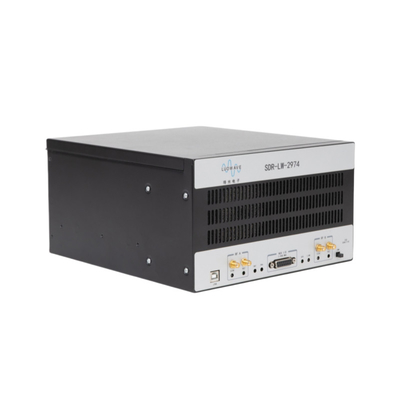

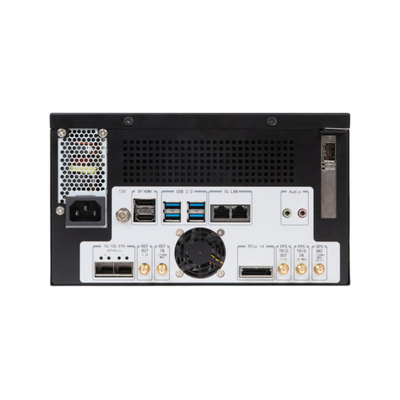

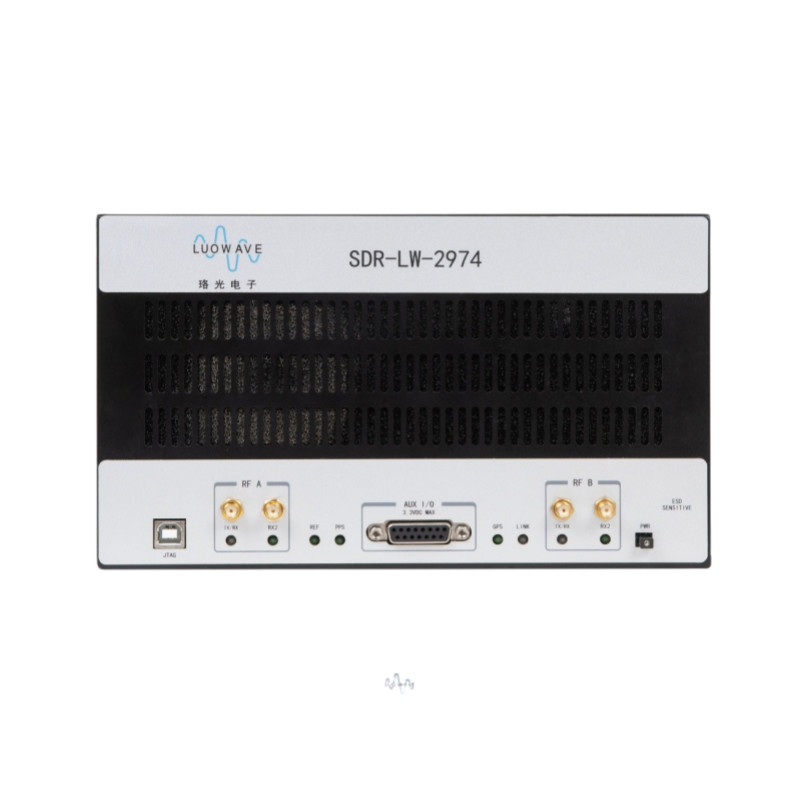

Grote Afbeelding :  160MHz de ingebedde Software bepaalde Radio het Geheugenkaart van Ettus USRP X310 16G

Productdetails:
Plaats van herkomst: China
Merknaam: Luowave
Modelnummer: LUOWAVE STR-LW 2974
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD
Verpakking Details: Document Vakje \ Document Karton
Levertijd: Vlekgoederen of 30 Dagen
Betalingscondities: T/T
Levering vermogen: 1 stuk

160MHz de ingebedde Software bepaalde Radio het Geheugenkaart van Ettus USRP X310 16G

beschrijving
Hoog licht:

160MHz bedde software bepaalde radio

,

USRP X310 16G

,

ettus x300 16G in

LUOWAVE STR-LW 2974, alle-in-Één Machine van Usrp X310

STR-LW 2974



10MHz-6GHz

●I7 hoge snelheidsbewerker

●500GB SSD

●16GB RAM

●1G en 10G-netwerkkaarten

●Bepaalde de Softwareradioapparatuur van USRP software





Productinleiding

STR-LW 2974 is een krachtig ingebed standalone apparaat van STR, dat uit een bewerker aan boord, FPGA en rf-voorkant bestaat. Het product heeft een ingebouwd van Intel i7 de bewerker, van 500GB SSD, en van 16GB geheugen. De frequentiedekking strekt zich van 10 Mhz-6 GHz uit, en de maximumbandbreedte is 160 Mhz. Het heeft veelvoudige facultatieve hoge snelheidsinterfaces (PCIe, Gigabit Ethernet en 10 Gigabit Ethernet), evenals resource-rich, gebruiker-programmeerbaar kintex-7 FPGA. Als alle USRP-apparaten, gebruikt dit apparaat een open bron dwars-platformuhd bestuurder, en UHD steunt de meeste toepassingen en STR-kader, zoals GNU-Radio.



Hoofdeigenschap

i7 bewerker, met besturingssysteem dat het in real time van Linux wordt uitgerust JTAG-interface
  PCIegen x4 interface
500GB SSD, 16GB RAM Vier USB 3,0 havens
10MHz-6GHz frequentiedekking Dubbele SPF+-havens
Tot 160M onmiddellijke bandbreedte per kanaal Ingebouwde Xilinx kintex-7 FPGA
Steun 2 verzendt en 2 ontvangen tegelijkertijd Verwijzing van de steun de externe klok en PPS tijdverwijzing
De ontwikkelingskader van RFNoCfpga Steungnu Radio



Industriële PC

Bewerker Intel I7 9700
Geheugenkaart 16G
SFP 10Gbps
PCIekabel PCIe Gen 2 x4
RJ45 1Gbps





FPGA en baseband

FPGA Kintex-7 XC7K410T
BORREL 1G
ADC resolutie 14bit
DAC-resolutie met 16 bits
ADC samplefrequentie 200M/S



Als digitale verwerkingskern van STR-LW 2974, verstrekt Xilinx kintex-7 410T directe hoge snelheidsverbinding van alle belangrijke componenten, met inbegrip van rf-voorkant, gastheerinterface en DDR3-geheugen. Het gebrek FPGA verstrekt alle UHD-modules voor digitale beneden-omzetting en digitale omhoog-omzetting, het fijne frequentie stemmen, en een andere DSP-functies. De gebruikers kunnen uit de overvloedige die FPGA-beschikbare ruimte en uit het ontwikkelingskader voordeel halen door USRP wordt gesteund hun eigen DSP-verwerkingsmodules te ontwikkelen en uit te voeren.

Rf-index

Emissie   Ontvang
Aantal kanalen 2 Aantal kanalen 2
Frequentiegebied 10MHz-6GHz Frequentiegebied 10MHz-6GHz
Frequentiestap <1KHz Frequentiestap <1KHz
Maximumoutputmacht 6-20dBm Maximumoutputmacht -15 dBm
Aanwinstenwaaier 31.5dB Aanwinstenwaaier 0 -37,5 dB
Aanwinstenstap 0.5dB Aanwinstenstap 0.5dB
Maximumbandbreedte in real time 160MHz Maximumbandbreedte in real time 160MHz
    Geluidsniveau 7dB

Macht

Voltage 220V
Huidig 最大 3A



Milieu

waaier van het werk temperatuur 0-50℃
Maximumhoogte 2000m
vochtigheid 10%-90% (Geen condensatie)
Gebruiksmilieu Binnen, openlucht







De voeding STR-LW2974 wordt direct verbonden met 220V-stadsmacht. Het wordt geadviseerd om het product samen met de voedingtoebehoren te gebruiken in bijlage. Als u het moet vervangen, gelieve ons bedrijf te contacteren. De zender kan een bandbreedte van zelfs 160M in het volledige werkende frequentiegebied bereiken.



Structuurgrootte



Fysieke grootte 23.5*26.5*13.4 (cm)
Gewicht 3.6Kg



STR-LW 2974 is een ideaal prototype voor de bouw van een reeks geavanceerde onderzoektoepassingen, met inbegrip van de simulatie van onafhankelijke LTE of van 802,11 apparaat, de middelgrote ontwikkeling van het toegangsbeheer (MAC) algoritme, systeem het veelvoudige van de input veelvoudige output (MIMO), heterogeen netwerk, LTE-transmissie, rf-compressiebemonstering, spectrale teledetectie, cognitieve radio, het beamforming en richtingsbepaling.
