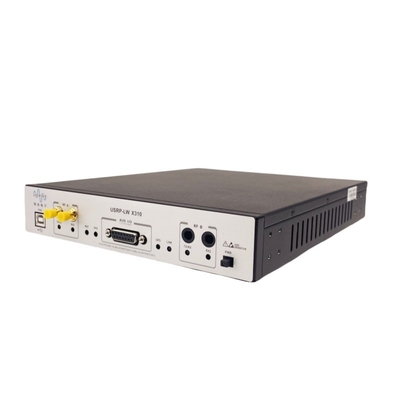

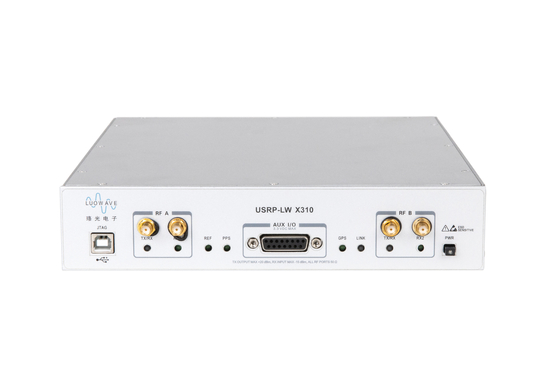

Universele Software Radio Rand usrp-LW X310

Productoverzicht

Usrp-LW X310 is een krachtig, scalable software bepaald radioplatform (van STR) voor het ontwerpen van en het opstellen van de systemen van volgende generatiedraadloze communicaties. De hardwarearchitectuur combineert twee uit:breiden-bandbreedtedaughterboard groeven die gelijkstroom behandelen – 6 GHz met maximaal 160 Mhz van baseband bandbreedte, de veelvoudige opties van de hoge snelheidsinterface (PCIe, dubbele 10 GigE, dubbele 1 GigE), en groot gebruiker-programmeerbaar kintex-7 FPGA in een geschikte Desktop of een rek-monteerbare helft-brede 1U-vormfactor. Naast het verstrekken van de prestaties van de best-in-klassenhardware, verleent de open bronsoftwarearchitectuur van X310 de steun die van de dwars-platformuhd bestuurder het maken met een groot aantal gesteund ontwikkelingskader, verwijzingsarchitectuur, en open bronprojecten compatibel.

Hoofdlijnen

1. Centraal bij usrp-LW X310, verstrekt XC7K410T FPGA hoge snelheidsconnectiviteit tussen alle belangrijke componenten binnen het apparaat met inbegrip van radiovoorkanten, gastheerinterfaces, en DDR3-geheugen.

2. De kern standaarddie van FPGA van UHD wordt voorzien verstrekt alle functionele blokken voor digitale beneden-omzetting en omhoog-omzetting, fijn-frequentie stemmende, en andere DSP-functies die het toestaan verwisselbaar om met andere USRP-apparaten te zijn gebruikend de UHD-architectuur.

3. Groot kintex-7 FPGA verstrekt extra ruimte voor ontwikkelaars om douanedsp blokken op te nemen en is compatibel met een groot aantal USRP gesteund ontwikkelingskader, verwijzingsarchitectuur, en open bronprojecten.

Productsamenvatting:

Usrp-LW X310 biedt een verscheidenheid van hoge snelheidsinterfaces aan om te kiezen van. Op het paneel van de doos, is de Gigabit Ethernet-haven de gemakkelijkste manier te verbinden. Voor toepassingen met uitgebreide bandbreedte en lage latentie, zoals PHY/MAC-onderzoek, verstrekt LW X310 een efficiënte businterface PCIe x4 voor deze deterministische verrichting. Wanneer de toepassing netwerkverslagen of multi-knoopverwerking gebruikt, 10G-zijn de havens de beste keus. Usrp-LW X310 omvat vele extra eigenschappen die met een andere draadloze toepassingen zullen helpen. Bijvoorbeeld, in FPGA-ontwerp, kan 1GB DDR3 op motherboard als gegevens het als buffer optreden voor en gegevensopslag worden gebruikt. Facultatieve interne GPSDO verstrekt een hoogst nauwkeurige frequentieverwijzing wanneer minder dan gesynchroniseerd aan een GPS-systeem met een synchronisatievertraging van 50ns. Staat de gebruiker toe om externe componenten zoals versterkers en schakelaars door de GPIO-interface te controleren, steunt input zoals gebeurtenistrekkers, en neemt zuiveren signalen waar. Usrp-LW X310 omvat ook een interne JTAG-adapter die ontwikkelaars toestaat om nieuwe FPGA-beelden gemakkelijk te laden en te zuiveren.

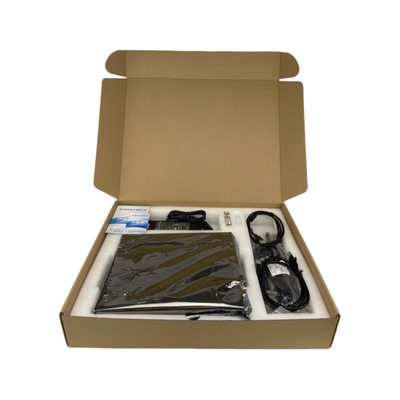

Inbegrepen in Dit Materiaal:

1. USRP-LW X310

2. De haven van het Gigabitnetwerk

3. SFP+Gigabit adapter

4. Voeding

5. USB2.0JTAG kabel

6. Vier SMA-Waterdichte schot Kabels

Test van usrp-LW X310

Het testrapport van X310 en 3 daughterboards (WBX, SBX, UBX) kan in de details van daughterboards worden bekeken
